第一节透镜知识点题库

如图一塑料薄膜组成的棚顶下堆放着一堆干草，夏天的雨后，阳光穿过薄膜上的积水，照射到干草上。对于下列讨论，正确的说法是（）

A . 薄膜上的积水形成一个大的平凸透镜，如果其焦点恰好成在干草处，干草有可能燃烧； B . 透镜都是固体物质组成的，液体不能起凸透镜作用； C . 起凸透镜作用的应是塑料薄膜 D . 水和塑料薄膜共同起凸透镜作用。

如图是四个透镜实物图，属于凹透镜的是（　　）

A .

B .

C .

D .

如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．

关于光现象，下列说法正确的是（　　）

A . 小雪在练功房中对着平面镜练功，看到了自己在镜子中的实像 B . 寒冬，晓彤用冰对着太阳能够取火，需把冰磨成凸透镜 C . 街道上的红绿灯可以指挥交通，说明光可以传播能量 D . 激光能在钢板上打孔，说明光能够传播信息

请将图中三条光线的光路补充完整．

如图是德国设计师设计的一个球形透镜太阳能系统，通过球形透镜聚光之后再发电．此透镜是一个，对光线具有作用．

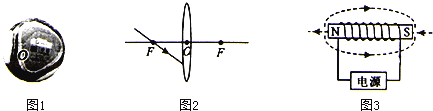

请按下列要求作图．

（1）在图1中画出足球受到重力的示意图．
（2）在图2中画出入射光线经凸透镜后的折射光线．
（3）在图3中标出电源的“+”极．

画出图中2个框中应放置的光学元件（入射光是单色光，框中只放一个元件）．

在如图所示的光路图中，分别填入合适的透镜．

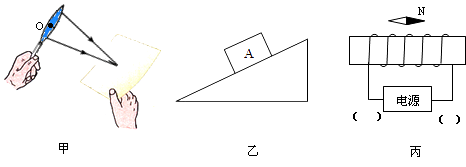

（1）如图甲所示，拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，知道纸上的光斑变得最小、最亮、测出此光斑到透镜的距离便是此透镜的焦距，请你根据图中经透镜折射后的两条光线画出入射光线（图中O点为透镜的光心）．
（2）请在图乙中画出静止在斜面上的物体A所受力的示意图．
（3）如图丙所示，请你根据小磁针静止时N极的指向，在图上的括号内标出通电螺线管的电源正、负极．

根据图中入射光和出射光的情况在方框内填上一个适当的光学元件．

如图所示，主光轴上有一点光源，在透镜的另一侧有一光屏。光屏、点光源通过凸透镜在光屏上形成一个光斑，现让光屏稍微靠近凸透镜，光斑的面积会减小，设凸透镜的焦距为f，由此可判断（）

A . d一定小于f B . d一定大于2f C . d一定大于f，小于2f D . d可能大于2f，也可能小于f

如图所示，通过透镜的光路图正确的是（）

A .

B .

C .

D .

在如图（a）、（b）中分别画出适当的透镜。

图片_x0020_1856886370

如图两个透镜有一个焦距是重合的，请画出经过两透镜的光路

图片_x0020_100015

如图所示，AB为遮光板， $\text{[math]}$ 是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请画出：

⑴光源S的位置；⑵光线EF经凸透镜后的折射光线。

如图的光学黑箱内，入射光线与出射光线如图，请你在光学黑箱内画出符合要求的器材以及其摆放方式，要求：必须用到凸透镜、凹透镜与平面镜。

图片_x0020_100021

如图所示，烛焰S点发出三条光线（图中没画出），经过凸透镜后会聚到S'点。

①请画出图中三条光线对应的入射光线及烛焰S点；

②烛焰经凸透镜成的像，相对于物是的（选填“放大”“缩小”）。

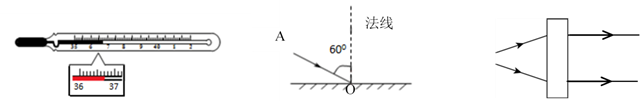

（1）如图所示，体温计的示数为℃；
（2）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数；
（3）根据如图所示光的传播路径，在方框中画出对应的透镜类型。

小强在研究透镜成像特点，请你帮他完成图中物体 AB 经凸透镜所成像 A₁B₁ 的光路图，并作出图中光线 AC 经凸透镜折射后的光线。

<<
<
