第一节透镜知识点题库

看图答题

（1）如图1，请作出凸透镜的入射光线和进入水中的折射光线
（2）物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F ，请在图2中画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）
（3）传递手机信号的是，石油是能源（填“可再生”或“不可再生”）．
（4）如图3所示，是探究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为．
（5）如图4所示，用塑料管可以将瓶中的水吸到嘴里，这是利用了

在研究凸透镜成像规律时作了如下记录：当物距u₁=30cm时，在光屏上得到倒立、缩小的像；当物距u₂=20cm时，在光屏上得到倒立、放大的像．下列判断该凸透镜的焦距中最精确的是（　　）

A . 大于10cm，小于15cm B . 大于15cm，小于20cm C . 大于10cm，小于20cm D . 大于10cm，小于30cm

将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l．若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（　　）

A . 一定小于l B . 一定等于l C . 一定大于l D . 可能小于l，也可能大于l

要使光线发生如图所示的偏折，则可使用的光学元件是（　　）

A . 一定是平面镜 B . 一定是凸透镜 C . 一定是凹透镜 D . 可能是凹透镜

如图，某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，得到一个最小最亮的光斑，测得此时光斑到透镜光心的距离是6cm．该同学用此透镜观察较小的文字时，看到了正立的较大的字，则较小文字到透镜的距离（　　）

A . 等于12cm B . 大于6cm小于12cm C . 小于6cm D . 大于12cm

运用知识解决问题：

（1）叉鱼时要瞄准鱼的下方，因为水中的鱼反射的光在水面发生折射，折射光线法线，人逆着折射光线看到水中鱼的虚像在其（填“上方”或“下方”）．
（2）请画出图1中经透镜折射后的光线．
（3）如图2是200g冰的熔化图象，它在CD段吸收的热量是多少？（请写出计算过程）

请在图中画出经过凸透镜折射后的光线．

取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（）

A . 平板玻璃 B . 平面镜 C . 凹透镜 D . 凸透镜

画出图中一束光线经凸透镜的折射光路．

如下图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（）

A . 平面镜 B . 平板玻璃 C . 凸透镜 D . 凹透镜

如图所示，根据折射光线画出入射光线．

如图所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．

许多高速公路上，在交通标志线上每隔2m安装一个凸起的纯玻璃元件，这种元件叫“夜精灵”。晚上只要汽车的灯光一照，司机就能看到附近地上的“夜精灵”亮起来（如图所示）。下列几种元件的工作原理与“夜精灵”完全不同的是（）

A . 公路上反光标志牌 B . 路口的红绿交通标志灯 C . 自行车的尾灯 D . 环卫工人穿的反光马甲

如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线

请按要求完成下列作图：

（1）画出图甲中入射光线的反射光线；
（2）完善图乙的光路图。

（1）如图甲所示根据光的反射定律，画出反射光线OB的入射光线AO。
（2）如图乙所示，A^'B^'是物体AB的虚像，根据平面镜成像特点画出物体 AB。
（3）如图丙所示，请画出入射光线经凸透镜后的折射光线。

请按要求完成下列作图：

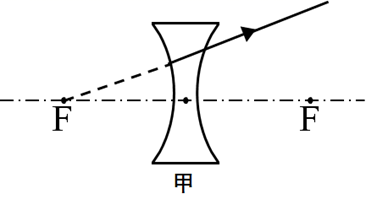

（1）在图甲中画出折射光线的入射光线；
（2）图乙中小磁针处于自由静止状态，在括号内标上“N”或“S”。

下列透镜中凹透镜是（　　）

A .

B .

C .

D .

下列关于光学现象的描述正确的是（）

A . 近视眼形成的原因是晶状体太厚，需要佩戴凸透镜进行矫正 B . 雨后彩虹是光的色散现象，此现象说明白光是由各种色光混合而成的 C . 显微镜的物镜成像特点与照相机成像特点相同 D . 汽车后视镜是凸面镜，对光有会聚作用

如图所示，光线经平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹、凸透镜后的折射光线，并在图中标出入射角的度数。

<<
<
