第二节滑轮及其应用知识点题库

如图是胖子和瘦子两人用滑轮组锻炼身体的简易装置（不考虑轮重和摩擦）。使用时：瘦子固定不动，胖子用力F_A拉绳使G匀速上升；胖子固定不动，瘦子用力F_B拉绳使G匀速上升。下列说法中正确的是（）

A . F_A＜G B . F_A＞F_B C . F_B=2G D . 以上说法都不对

用如图所示滑轮组在15s内将重1000N的物体匀速上升了3m，人用拉力的F为400N，不计绳重和摩擦力．

求：

（1）动滑轮的重；

（2）绳子自由端拉力F的功率；

（3）滑轮组的机械效率；

（4）若将重物的重力增加200N后，用这滑轮组将重物匀速提高相同的高度，该滑轮组的机械效率是多少？（结果百分数保留一位小数）

小明用如图所示的滑轮组将重为600N的物体匀速提升了一段距离，此过程中滑轮组机械效率为80%，不考虑绳重及摩擦，则绳端的拉力是N，动滑轮的重力N。

实验探究题

（1）

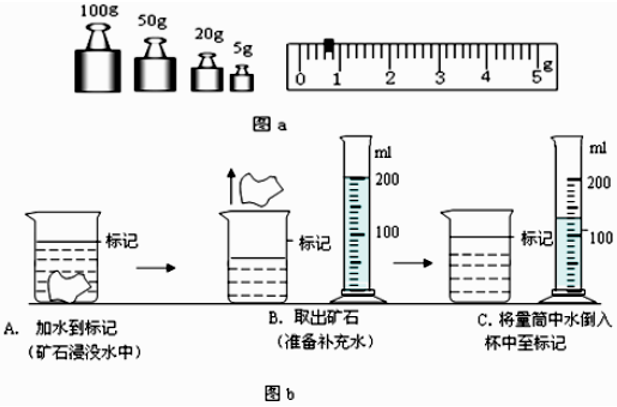

小明在实验室里测量一块形状不规则、体积较大的矿石的密度,操作如下：
①用调节好的天平测量矿石的质董。当天平平衡时,右盘中砝码和游码的位置如图a所示,矿石的质最是g。

②因矿石体积较大,放不进量筒 ,因此他利用了一只烧杯 , 按图b所示方法进行测量,矿石的体积是cm³
③矿石的密度是kg/m³。
（2）
如图为测量滑轮组机械效率的实验装置,每个钩码重1N。实验时要竖苴向上拉动弹簧测力计,由图可知拉力大小为N。若弹簧测力计向上移动15cm,该滑轮组的机械效率为。
（3）

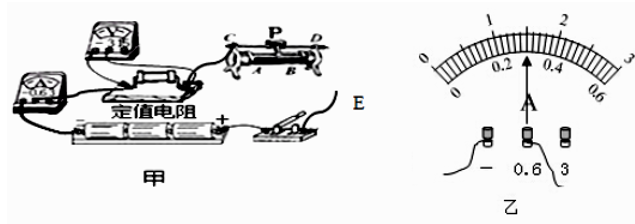

在探究 “电流与电阻的关系 ”的过程中 :
①连接电路时,图甲中导线E理应与滑动变阻器的(选填 “A”、“B”、“C”或 “D” )接线柱相连,使闭合开关前滑动变阻器的滑片P置于A端。
②闭合开关,移动滑动变阻器滑片P的位置发现,发现电压表始终无示数,电流表有示数,其原因可能是(只填序号 )
A.滑动变阻器断路 B.定值电阻短路 C.定值电阻断路
③排除故障后,将 10Ω 的电阻接入电路,调节滑动变阻器,使电压表示数为3V,电流表示数(如图乙所示),则电流表读数为A。
④将10Ω的电阻换成20Ω的电阻,闭合开关,应该向端(填A或B)调节滑动变阻器滑片P,记录实验数据,此操作中调节滑动变阻器的目的是。
电阻/Ω 10 20 30
电流/A
0.15 0.1
⑤再将电阻换成30Ω重复操作。
⑥分析数据可得实验结论。

如图所示，某工地用滑轮组将重为5000N的货物匀速提升6m，所用时间为20s，在绳的末端所用拉力为2200N，下列说法错误的是（）

A . M处滑轮的作用是改变力的方向 B . 提升货物过程中的有用功是3×10⁴J C . 拉力的功率为660W D . 若只增加货物所受的重力，滑轮组的机械效率将增大

如图所示的四种方案，用同样大小的力F在同一水平地面上拉动不同的重物（物体下方的圆圈表示轮子，忽视绳与滑轮间的摩擦力及绳与滑轮的重力）．则能拉动的物体最重（）

A .

B .

C .

D .

小明同学利用定滑轮设计了一种拉动窗帘的简易装置，设计时他采用一根闭合的拉线绕在滑轮上，如图所示，如果在右侧向下拉动标有A的这根拉线，就可以实现窗帘的闭合．请你选择符合要求的窗帘细线与拉线的连接图．（）

A .

B .

C .

D .

如图所示滑轮组，动滑轮重为20N，物体受到的重力为100N，在力F的作用下，物体匀速上升了2m，忽略摩擦，求绳端作用力F的大小及绳子自由端上升的距离．

滑轮是变形的杠杆，滑轮与杠杆在实际生产、生活中使用时既有相似之处，也有不同之处。现以省力杠杆和动滑轮分别提升同一重物的过程为例，比较省力杠杆与动滑轮的使用特点。

① 下例各项中，省力杠杆和动滑轮使用时都可以实现的：（填序号）；

A 能省力；B 能改变用力的方向；C 能省距离；D 即能省力又能省距离。

② 与动滑轮相比，说明省力杠杆使用的优劣。优势：；缺点：。

如图是胖子和瘦子两人用滑轮组锻炼身体的简易装置（不考虑轮重和摩擦）．使用时：

①瘦子固定不动，胖子用力F_A拉绳使货物G匀速上升。

②胖子固定不动，瘦子用力F_B拉绳使货物G匀速上升。

下列说法中正确的是（）

A . F_A＜G B . F_B＜G C . F_A=2G D . F_B=2G

请你用划线代替绳子组装如图所示的滑轮组，要求最省力。

如图所示，用滑轮组提升重物时，重800N的物体在10s内匀速上升1m。已知拉绳子的力F为500N，则在这一过程中做的有用功J，滑轮组的机械效率是，拉力的功率为W．

如图是用滑轮组提升物体A的示意图，物体A受到的重力大小为G_A ．在匀速竖直提升物体A的过程中，物体A上升的速度大小为v_A ，滑轮组的机械效率为η．已知：G_A＝100N，v_A＝0.4m/s，η＝80%，绳重、轮与轴的摩擦均可忽略不计。求：

图片_x0020_1966194519

（1）绳子自由端的拉力大小F；
（2）动滑轮所受的重力大小G_动；
（3）拉力F做功的功率P。

分别用图甲、乙的方式将重为50N的物体提升1m，已知滑轮重5N（不计绳重和摩擦）。则（）

图片_x0020_100007

A . 甲图中手对物体所做的功较大 B . 乙图中手对物体所做的功较大 C . 手的拉力：F_甲＞F_乙；机械效率：η_甲＞η_乙 D . 手的拉力：F_甲＜F_乙；机械效率：η_甲＜η_乙

升国旗时人站在地面上向下拉绳子，旗会向上运动，这是因为杆顶部有个滑轮。某校的旗杆高13.6m是用铝合金材料（铝合金密度为 $\text{[math]}$ ）制成，质量为300kg 。制作这样一根旗杆，需要 m³ 的铝合金。

如图所示，物体重力是500N，动滑轮重20N（不计摩擦和绳重），要使物体匀速升高1m，那么人的拉力是 N，使用该装置（选填“能”或“不能”）改变力的方向，绳子自由端移动的距离为 m。

如图所示，小明同学用200N的拉力F将重为320N的物体匀速提升20cm，不计绳重和摩擦，则动滑轮的重为 N，拉力F做的功为 J，该滑轮组的机械效率为。

如图所示，甲、乙装置所用滑轮质量均相等，用它们分别将所挂重物竖直向上匀速提升。若G₁=G₂ ，竖直拉力分别为F₁和F₂ ，两装置的机械效率分别为η₁和η₂（忽略绳重和摩擦），则下列判断正确的是（）

A . F₁>F₂ η₁=η₂ B . F₁>F₂ η₁＜η₂ C . F₁＜F₂ η₁＜η₂ D . F₁＜F₂ η₁>η₂

如图甲所示是位于宜宾市高庄桥的国内首座“公路在下、铁路在上”的金沙江公铁两用大桥的施工现场照片。如图乙所示，是某次施工中使用的升降与移动的塔吊和滑轮组，为了保证塔吊吊起重物不会翻倒，在塔吊左边配有一个重物P，已知OA=12m，OB=4m，动滑轮的质量为40kg，一块重为8×10⁴N、体积为1m³的正方体物块D，（忽略江水流动对物块的影响，不计绳、塔吊横梁及定滑轮的自重和摩擦，江水密度取ρ_水=1.0×10³kg/m³ ， g=10N/kg）。

（1）若物块D从平台上匀速升降，为了保证铁塔不至翻倒，使其横梁始终保持水平，求塔吊左边的配重物P的质量为多少千克？
（2）若将物块D从平台以0.4m/s的速度匀速提升10米，则拉力F的功率是多少？
（3）若将物体D从江底匀速打捞出水面，假如绳子自由端的最大拉力为2.5×10⁴N，那么物体D露出体积为多少时，绳子刚好被拉断？

分别用如图所示的甲、乙两个滑轮组，在拉力作用下使G=24N的重物以1m/s的速度匀速上升。每个滑轮的重都为6N。不计绳重及摩擦，此过程中（）

A . F_甲与F_乙的大小分别为12N与8N B . 两滑轮组绳子自由端移动的速度分别是2m/s与3m/s C . 两滑轮组效率相等，都等于80% D . F_甲与F_乙做功的功率相等，都是24W

电阻/Ω	10	20	30
电流/A		0.15	0.1
