第三节 光的折射 知识点题库

如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A上选择一点S画出光路图以表明成像于S′的原理（可以只画一条光线）．

​

如图所示请作出凸透镜的入射光线和进入水中的折射光线 。

​

下列光现象中，由于光的反射而形成的是（   ）

潭清疑水浅，安全记心间。如图，A 是水池底某点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′。

小林在探究光的折射规律时发现：当光由空气沿半圆玻璃砖边缘垂直射入圆心处发生反射和折射时，不断加大入射角会发生折射光消失而反射光却变得更亮的情况，如图所示，老师告诉他这是光的全反射现象。课后，小林查到光从玻璃射向空气时的一些数据如下表：

入射角	0°	10°	20°	30°	40°	41.2°	41.8°	42°
折射角	0°	15.2°	30.9°	48.6°	74.6°	81°	90°	/
反射能量	5%	7%	26%	43%	77%	84%	100%	100%

表中数据说明：

下列现象中属于光的折射现象的是  (    )

小明在平静的湖边看到“云在水中飘，鱼在云上游”。其中“云在水中飘”是现象。小明看到的“鱼”是成像。

阅读短文，回答问题

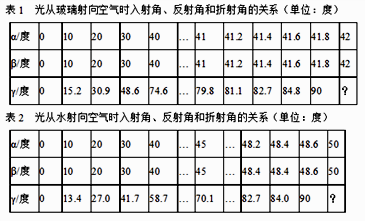

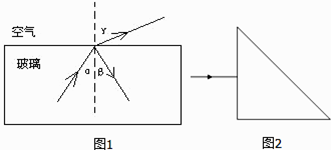

为了探究光的反射和折射规律，小名设计并进行了如图所示的实验：把一束激光从某种玻璃中射向空气，保持入射点不动，改变入射角（每次增加10°），观察反射光线和折射光线的变化，并记录了入射角α、反射角β、折射角γ．实验过程中小名发现了一个奇特的现象，当把入射角增大到45°时，发现折射光线突然消失了，把入射角减小为40°时折射光线又出现了．他以为是实验仪器发生了什么问题，经检查仪器一切正常．又试了几次结果还是一样，但又有了新的发现：当折射光线消失后反射光线的亮度比有折射光线时明显增强．这是怎么一回事呢？小名请教了物理老师，老师告诉他：光从玻璃、水等介质射向空气，入射角增大时，折射光线离法线越来越远，而且越来越弱；当入射角增大到某一角度，使折射角达到90°时，折射光线完全消失，发生这种现象时的入射角叫做临界角λ．听了老师的话，小名产生了浓厚的兴趣，他还想知道这种玻璃的临界角是多少，玻璃和水的临界角相等吗，于是他重新进行了实验（从40°开始，入射角每次增加0.2°）．下面是小名的实验数据：

仔细考察小名的探究过程和实验数据，回答下列问题：

如图所示，人眼看到斜插入水中的筷子向上折，则A，B，C，D的四幅光路图中，能正确说明产生这一现象的原因的是（   ）



有关光的知识，下列解释正确的是（   ）

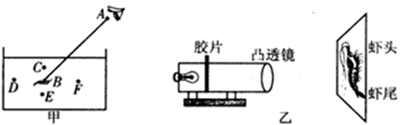

小明同学在水塘中看到形状特殊的“虾”．

如图所示，光在玻璃和空气的界面MN处同时发生了反射和折射，根据光学知识可知此时的折射角的大小为度。

烈日炎炎的夏季，白天河岸上沙土热得烫脚，但河水却非常凉爽，是由于水的比热容较（“大”或“小”）；清澈河水看起来比实际深度要（选填“深”或“浅”），容易造成误判，因此不要贸然下水，以免发生溺水事故｡

如图所示的光路图中，已知∠AOB=120°，∠AOC=150°，请计算：反射角的大小为，折射角的大小为．

如图所示，OB是一束光从空气斜射入玻璃中时的折射光线，请在图中画出对应的入射光线AO。

如图，一束光在空气和玻璃两种介质的界面上发生了反射和折射，请判断：折射光线为，玻璃在（选填“CD面的左方”、“CD面的右方”、“AB面的上方”或“AB面的下方”）。

如图所示，人在水中看到空气中有一个发光点 S′，其实是由 S 发出的一束光，经过水面折射后到达了人的眼睛。画出这个光路的入射光线、反射光线和折射光线。在光路图中标出反射角 i。

如图所示，OA、OB和OC是射到空气和玻璃界面上的入射、反射和折射三条光线，则是法线，折射角为度，界面的边是玻璃（选填“上”、“下”、“左”或“右”）。

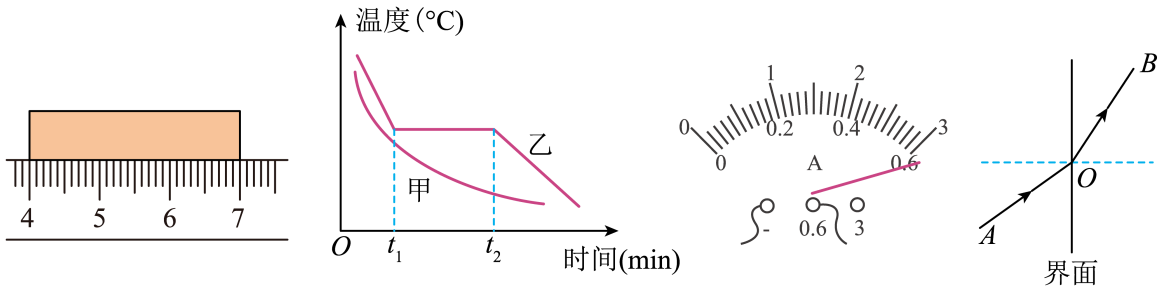

根据图中提供的信息回答下列各题：
