6 探究凸透镜成像规律知识点题库

某同学用焦距为15 cm的凸透镜做成像实验，将蜡烛放在距凸透镜25 cm处的主光轴上，则在凸透镜的另一侧光屏上得到一个（）

A . 正立、放大的虚像 B . 倒立、放大的实像 C . 正立、缩小的虚像 D . 倒立、缩小的实像

下列光学仪器中，不是应用凸透镜成像的是（）

A . 放大镜 B . 投影仪 C . 照相机 D . 潜望镜

将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是( )

A . 10cm<f<15cm B . 15cm<f<20cm C . 20cm<f<30cm D . 30cm<f<40cm

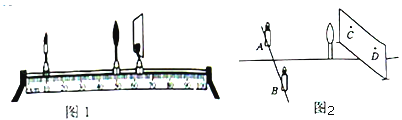

如图所示，小明用蜡烛、焦距为l0cm的凸透镜和光屏做“探究凸透镜成像规律”的实验．

（1）凸透镜固定不动，在图1所示的位置时，烛焰恰好在光屏上成清晰的像，但像的位置偏下，要使物体的像能成在光屏的中央，应将蜡烛向（填“上”或“下”）调整．图示的成像原理与（选填“放大镜”、“投影仪”或“照相机”）相同．
（2）若将蜡烛向右移动10cm，则应将光屏向（选填“左”或“右”）移动才能再次在光屏上成清晰的像．
（3）小华将两支点燃的蜡烛、凸透镜和光屏分别置于如图2所示的位置时，光屏上C、D两处会得到清晰的烛焰像．这像是（选填“缩小”、“等大”或“放大”）的烛焰的像．用一厚纸板挡住A处的烛焰，在光屏上　（选填“C”或“D”）处仍能得到一个清晰的烛焰像．
（4）该实验的“物”是指　（将正确选项前的字母填在横线上）．
A．不含烛焰的蜡烛 B．蜡烛的烛焰 C．蜡烛和烛焰的整体．

有甲、乙、丙三个凸透镜，将这三个透镜放在光具座上做成像实验，在保持各透镜跟烛焰的距离相等的条件下，得到实验记录如表所示，由此表可知：甲、乙、丙三个透镜的焦距关系是（　　）

透镜	像的性质
甲	放大、倒立、实像
乙	缩小、倒立、实像
丙	放大、倒立、虚像

A . 甲透镜的焦距最大 B . 乙透镜的焦距最大 C . 丙透镜的焦距最大 D . 缺少条件，无法判断

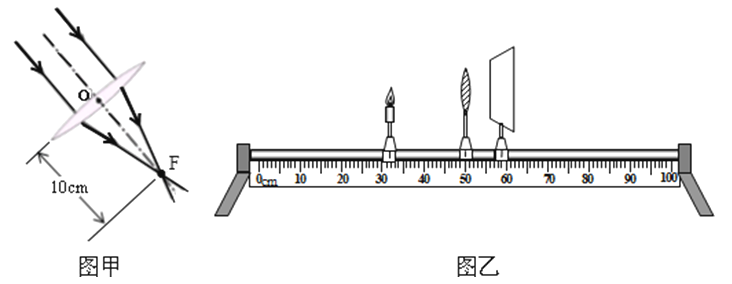

在探究凸透镜成像的实验中，

（1）让凸透镜正对着太阳，得到图甲所示的光路图，由图可知，凸透镜对光线有作用，该凸透镜的焦距为 cm；
（2）利用图乙装置进行以下操作：
①如果烛焰在光屏上的像偏高，应将光屏向（选填“上”或“下”）调节；
②当烛焰距凸透镜30cm时，移动光屏，可以在光屏上得到一个清晰的倒立、（选填“放大”或“缩小”）的实像，在照相机和投影仪中，成像情况与此类似的是；
③将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从侧透过凸透镜直接观察（选填“左”或“右”）．

小明用蜡烛和毛玻璃光屏做“探究凸透镜成像规律“的实验．

（1）测量焦距时，将凸透镜正对太阳光，移动透镜，让太阳光在白紙上会聚成一个的光斑，用刻度尺测量光斑到的距离，结果为10.0cm．
（2）如图所示，刚开始实验时烛焰的像只有一小部分成在光屏边缘的A处，大部分不在光屏上，产生这一现象的原因是．
（3）当蜡烛距透镜5.0cm时，光屏上（有/没有）烛焰经透镜折射后的光线，此时，像成在（光屏/蜡烛）一侧．
（4）小明用LED灯做成字母“F”替换蜡烛，将它放在距透镜15.0cm处，在光屏上成清晰的像．小明在毛玻璃光屏后面观察物和屏上的像，他直接看到的物为“F”．则他看到屏上像的形状为；移去光屏，在光屏处，看到像的形状为．

小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（）

A . 光屏上形成的是烛焰倒立等大的实像 B . 图中成像特点与照相机成像特点完全相同 C . 将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像 D . 将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像

某实验小组进行“探究凸透镜成像规律”的实验：

（1）由图甲可知，该凸透镜的焦距是cm；
（2）实验时蜡烛和凸透镜的高度已调好，但烛焰的像呈现在光屏的上方，要想使像成在光屏中央，应调节光屏向（填 “上”或“下”）移动；
（3）如图乙所示，若在光屏上（光屏未画出）得到清晰放大的实像，则烛焰应为位于透镜左侧a、b、c、d四点中的点 .

甲乙

（1）近期流行的“自拍神器”给旅行者自拍带来方便。如图甲所示，与直接拿手机自拍相比，利用自拍杆可以物距，人像的大小。（均选填“增大”或“减小”）
（2）手机摄像头成像，根据凸透镜对光的作用，在图乙中画出图中的的两条光线经凸透镜折射后的出射光线。
（3）小明用手机的“微距照相”功能，拍摄小蚂蚁，小蚂蚁的照片比蚂蚁还大，此时手机镜头离蚂蚁3cm，则手机镜头焦距为。（选填“小于1.5cm”，“大于1.5cm且小于3cm”或“大于3cm”）

在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。则下列说法正确的是（）

A . 照相机应用了这一成像规律 B . 蜡烛燃烧一段时间后，光屏上的像会向下移 C . 蜡烛不动，将透镜移至35 cm处，移动光屏可能得到倒立的清晰像 D . 更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像

物理兴趣小组在探究“凸透镜成像的规律”实验。

（1）图甲所示的操作获得的结论是什么？
（2）实验时，光屏上得到了烛焰清晰的像，若此时遮住透镜的下半部分，则光屏上的像会有什么变化？
（3）将近视跟镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了要想在光屏上重新看到烛焰清晰的像，应怎样移动光屏？这说明什么？
（4）实验过程中，观察到随着烛焰位置的变化，像的变化有两个转折点，表中数据告诉我们这两个转折点的位置在何处？它们分别是像的哪种变化过程的转折点？

在探究“凸透镜成像特点”实验中，让烛焰、凸透镜、光屏三者中心在同一高度。

（1）当蜡烛、凸透镜、光屏在广具座标尺上位置如图所示时，光屏上出现一个清晰倒立、放大的像，这个像是像（选填“实”或“虚”）；
（2）请根据物距与像距大小关系，推断这个凸透镜的焦距可能是（填序号）；

A . 5cm B . 10cm C . 15cm D . 20cm
（3）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了；
①小明为了使光屏上再次得到清晰的像，应调整光屏向移动（选填“左”或“右”）；

②小芳不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是（选填“近视”或“远视”）眼镜的镜片；
（4）重新使蜡烛、凸透镜、光屏三者的位置如图所示，然后把凸透镜换成平面镜，观察平面镜也能看到一个正立、（选填“放大”、“等大”或“缩小”）的蜡烛的像，这个像位于标尺cm刻度处正上方，把光屏移到这个像所在的位置，光屏上（选填“有”或“没有”）这个像

如图所示，在探究凸透镜成像规律时，将焦距为10 cm的凸透镜A固定在光具座上50 cm刻线处，光屏和点燃的蜡烛位于凸透镜两侧。首先调整烛焰中心、透镜中心和光屏中心在高度，再将点燃的蜡烛放置在光具座上30 cm刻线处，移动光屏到cm刻线处，烛焰在光屏上成清晰的像，接着保持蜡烛的位置不变，将凸透镜A换成焦距为8 cm的凸透镜 B并保持位置不变，为使烛焰在光屏上成清晰的像，应将光屏向（填“左”或“右”）移动。

点燃的蜡烛分别放在a、b、c、d四个不同位置，如图乙，其中蜡烛放在处所得到的实像最小。

图片_x0020_559800487

在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法正确的是（）

A . 凸透镜的焦距是20cm B . 将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上 C . 在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用 D . 用f＝15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像

放映幻灯片时，幻灯片需要（填“正”或“倒”）着插入幻灯机。用凸透镜看远处物体成、的像。

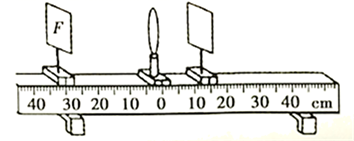

在探究凸透镜成像规律时，思思小组用了几个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：

图片_x0020_100025

（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透屏的距离，直到光屏上出现一个（填“亮点”或“亮环”）为止透镜中心的距离为10cm，确定出焦距f=cm。
（2）凸透镜固定在光具座的零刻度线上，思思将光源移至光具座30cm处后，再移动光如图所示位置，光屏上会出现清晰（填“放大”、“缩小”、或“等大”）的实像，如果它将光源远离凸透镜一些，这时光屏应向（填“左”或“右”）移动，获得清晰的实像。
（3）如果将光源移至7cm处，凸透镜成的是放大的（填实像或虚像）

小明在“探究凸透镜成像规律及应用”的实验中，凸透镜焦距未知；

图片_x0020_2111390775

（1）将凸透镜安装在光具座上，用作光源，移动光屏，在光屏上得到的光斑时，如图甲所示，可知该凸透镜的焦距为 10cm；
（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏的中心，使其大致在上，为实验探究做好在备；
（3）将点燃的蜡烛移到标尺 10cm 处，再移动光屏，直到在光屏上得到一个清晰的、倒立的实像，如图乙所示，生活中的就是利用这一成像原理来工作的；
（4）在如图乙所示的情况下，保持光屏和凸透镜的位置不变，将蜡烛向右移到标尺15cm 处，为了在光屏上再次得到清晰的像，可采取的方法是；
（5）如果用不透明纸板将凸透镜上半部分遮住，结果______。

A . 成像情况没有变化 B . 不能成实像 C . 只能成一半的实像 D . 能成完整的像，但亮度变暗

在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm。

（1）实验前，调节蜡烛、凸透镜、光屏的中心在，目的是使烛焰的像成在光屏的中央。
（2）如图所示，若蜡烛、凸透镜在当前位置，应向（填“左”或“右”）移动光屏，直到光屏上得到清晰的像。此时烛焰的像是倒立的、（填“放大”或“缩小”）的实像，这一成像规律应用在（填“照相机”或“放大镜”）上。
（3）在(2)的基础上，若凸透镜位置不动，将蜡烛和光屏位置互换，光屏上将得到倒立的、（填“放大”或“缩小”）的实像。
（4）当蜡烛燃烧逐渐变短时，为了使像还能成在光屏的中央，应向（填“上”或“下”）适当调节光屏的位置。
