6 探究凸透镜成像规律 知识点题库

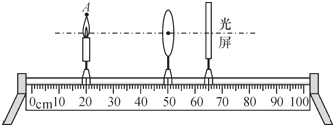

（1） 他将蜡烛、凸透镜、光屏放在光具座上，并调节到如图所示的位置时，光屏上出现了倒立、（填“放大”“缩小”或“等大”）的烛焰的像．

（2） 小刚又把蜡烛移到光具座上35cm刻度线处，屏上的像变模糊了，此时他摘下自己的眼镜，放在蜡烛和凸透镜之间，只适当调整眼镜的位置，光屏上又出现了清晰的像，则小刚戴的（填“近视”或“远视”）眼镜．

（3） 接着他取下这个眼镜，保持此时蜡烛和凸透镜的位置不变，若使光屏上的像仍然清晰，应将光屏移至光具座上cm刻度线处．

（1） 实验前，调节烛焰、凸透镜、光屏的中心大致在同一高度，目的是．

（2） 蜡烛与凸透镜的距离在一倍焦距和二倍焦距之间时，在凸透镜的另一侧移动光屏，会在光屏上得到一个清晰的像，生活中的（选填“照相机”、“投影仪”或“放大镜”）应用了这个成像规律．接下来保持凸透镜的位置不变，将蜡烛与光屏的位置对调后，在光屏上还会出现一个清晰的像，这时所成的像是、的实像，这是因为光在折射时光路是．

（3）   实验中，将蜡烛向远离凸透镜方向移动，若在光屏上还能够得到清晰的像，应将光屏（选填“远离”或“靠近”）凸透镜．

（1） 将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是cm。

（2） 小莉同学做实验时，发现烛焰在光屏上的像偏高，如图题图所示，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向（选填“上”、“下”）调节。

（3） 若将烛焰移至距凸透镜 15cm 处，移动光屏，使烛焰在屏上得到倒立、清晰的实像，（选填“照相机”、“幻灯机”或“放大镜”）就是应用这一原理制成的。

（4） 另一组的小明同学进行 “视力的矫正”探究活动，他将自己戴的近视眼镜放在蜡烛与凸透镜之间，如题图所示，在光屏上得到了一个缩小倒立的清晰实像，拿开眼镜后，光屏上的像变得模糊了。小明为了使光屏上的像重新变得清晰，在不移动光屏和凸透镜位置的前提下，他应该将蜡烛（选填“靠近”或“远离”）凸透镜。

（5） 如题图所示的四幅图中，正确表示远视眼成像情况的是图，其矫正做法是图。

（1） 实验前，必须把凸透镜、蜡烛、光屏放在上，并且

应放在其他两种器材之间，使烛焰、凸透镜、光屏的中心大致在。

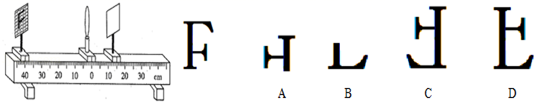

（2） 在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：

①为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个（选填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f=（选填“5cm”或“10cm”）。

②凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，直到如图所示位置，光屏上会出现清晰（选填 “放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向（选填“左”或“右”）移动，以获得清晰的实像。

③如果将光源移至7cm处，凸透镜此时成的是放大的（选填“虚像”或“实像”）。

（3） 当光屏上得到一个清晰、缩小的实像时，说明蜡烛在凸透镜    ；若想得到一个清晰放大的实像，蜡烛应向  方向移动，同时光屏应向   方向移动，像的大小逐渐。

（4） 在探究凸透镜成像规律的实验中，如果无论光屏怎样移动，光屏都收不到像，原因可能是：①；② 。

（1） 若实验在光屏上得到如图甲的像，应将蜡烛向（选填“右下”“左上”“右上”“左下”）调节，直至。

（2） 如图乙，让一束平行于主光轴的光射向水凸透镜，调节光屏位置，此时光屏上出现了一个最小最亮的光斑，则此水凸透镜的焦距为cm。

（3） 小明将蜡烛水凸透镜和光屏调整至如图丙的位置时，光屏上出现清晰的烛焰的像，此像是倒立的、的实像，小明接着在蜡烛和光屏位置都不变的情况下，将水凸透镜移至光具座cm刻度处，再次得到清晰地烛焰像。

【拓展】小明利用注射器从水凸透镜中向外抽少许水，光屏上原来清晰的像变的模糊不清，这与（选填“近视眼”或“远视眼”）的成因相同：要想重新得到清晰的烛焰的像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向（选填“远离”或“靠近”）水凸透镜的方向移动。

（1） 实验时，首先调节光源、凸透镜和光屏的高度，使它们中心大致在同一高度上，其目的是：；

（2） 凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，在光屏上出现倒立、的像；日常生活中的应用是。如果小明将光源移至8cm刻度时，他通过凸透镜看到光源的、的虚像。

（3） 同学们对小明使用的实验装置进行如下评价，其中错误的是（____）

（4） 光源“F”放在15cm处，其大小如图所示，凸透镜固定在光具座零刻度线上，如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像是。

（1） 为了探究“光的反射定律”，如图甲所示，小婷将一张白纸B放在水平桌面上，将一个平面镜A（选填“一定垂直”、“一定不垂直”或“可垂直也可不垂直”）白纸B放置，用激光手电贴着 （选填“A”或“B”）照射。

（2） 小明认为晓婷的设计有缺陷，他认为晓婷在实验中白纸不能沿着法线左右折叠，无法探究 的规律。

（3） 为了探究“平面镜成像特点”，晓婷将平面镜换成了，并取来了两个完全相同的蜡烛甲和乙。在实验过程中，随着甲蜡烛的燃烧变短，晓婷发现甲蜡烛的像与乙蜡烛不再重合，此时所成的像与物大小 （选填“相同”或“不相同”）。

（4） 小明用“F”字样的LED光源（如图乙）凸透镜（焦距为10厘米）和光屏来研究凸透镜成像规律。他将各元件放到如图丙所示的位置，为了在光屏上得到清晰的像，应将光屏移到 （选填“A点左侧”、“AB之间”或“B点右侧”）。这个像的成像原理和 （选填“显微镜”或“望远镜”）的物镜的成像原理相同。如果光屏不动，可以将一个度数合适的（选填“近视镜”或“远视镜”）放在凸透镜与LED光源之间的合适的位置即可。

（1） 本模拟实验所成的像应该是______；

（2） 模拟电影成像时，物距u应满足______；

（3） 当蜡烛远离凸透镜时，烛焰的像将落在如下图所示光屏的（填“左方”或“右方”）；

（4） 在第（3）小题的情况下，若用此实验模拟电影的投放功能，重新在光屏上得到清晰的像，可进行的操作是______。

（1） 当蜡烛放在光具座30cm处，移动光屏，光屏上得到倒立、等大的实像，则该凸透镜的焦距f＝cm。

（2） 当蜡烛放在光具座20cm处，移动光屏，得到像的特点是：倒立、（选填“放大”或“缩小”）的实像，就是利用这一原理制成的（选填“照相机”、“投影仪”或“放大镜”）。

（3） 若将近视眼镜的镜片放在蜡烛和透镜之间适当位置，此时应将光屏向（选填“左”或“右”）移动，才能再次承接到清晰的像。

（1） 实验前应先调节烛焰中心、凸透镜中心和光屏中心处于，目的是使像成在光屏中央；

（2） 当蜡烛凸透镜和光屏处于如图所示的位置时，在光屏上可以得到清晰的烛焰的像，（选填“照相机”、“投影仪”或“放大镜”）就是根据此时的成像原理制成的。
