第5节 磁生电 知识点题库

现在常用的动圈式耳机，它的构造跟扬声器相同，不过耳机的体积小很多。右图是动圈式话筒，其构造也和动圈式耳机类似。因此，用两只动圈式耳机就可以做一部最简单的电话：一只耳机当话筒，另一只当听筒，两耳机之间用一对导线连起来，对着一只耳机说话，在另一只耳机里就能听到说话声。这部电话是没有电池的，从能量转化的角度看，一只耳机是磁生电，另一只耳机是电生磁。请问：磁生电和电生磁的两只耳机，哪个是话筒？哪个是听筒？

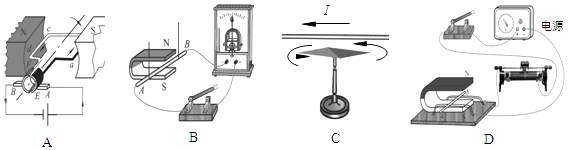

如图所示的手电筒内部有一个线圈，线圈内有一可来回运动的条形磁体，按箭头方向摇动时手电筒即可发光．下列实验中，与手电筒工作原理一致的是（　　）

​

如图所示，在探究“怎样产生感应电流”的实验中，蹄形磁体水平放置，闭合开关，要使灵敏电流计的指针发生偏转，导体ab应(       )

​

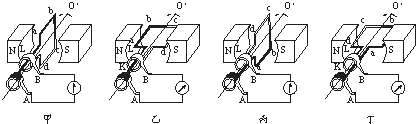

如图所示，是发电机的工作原理图，放在水平方向磁场中的矩形线圈沿逆时针方向转动，当线圈转到甲图位置时，由于线圈ab和cd边磁感线，因而电路中．当转到乙、丁两图的位置时，由于ab切割磁感线的方向，因而电路中的电流方向，可见电路中产生的是（填“直流电”或“交流电”），我国电网以（填“直流电”或“交流电”）供电，频率为 Hz．

发电机中跟电刷接触的铜滑环是整圆环时，该发电机是流发电机；铜滑环是半圆环时，该发电机是流发电机．电流方向作周期性变化的电流叫做电，我国电网供应的交流电的频率是 Hz．

发电机通常有直流发电机和交流发电机两种，交流发电机发出的是和都发生变化的电流．

阅读《无线充电技术》回答问题．

无线充电技术

随着科技的不断发展，无线充电已经进入人们的视线．小到手表、手机、电动牙刷，大到电脑、电动汽车的充电，都已经实现了从理论研发到实际应用的转化．常见的无线充电技术有电磁感应、磁共振、无线电波等方式．

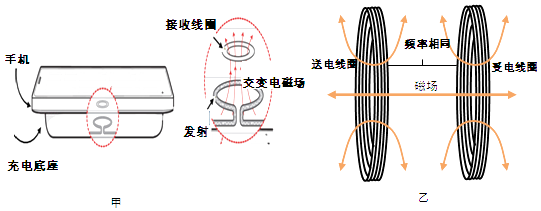

市场上支持无线充电的智能手机和充电器大部分都符合“Qi”规格．“Qi”源自汉语“气功”中的“气”．Qi技术的原理即为电磁感应，在发射端和接收端各有一个线圈，如图28甲所示为手机无线充电原理示意图，电流流过发射线圈会产生变化的磁场，当接收线圈靠近该变化的磁场时就会产生感应电流给手机充电．采用电磁感应技术实现无线充电的优点是原理简单，适合短距离充电，但需特定的摆放位置才能精确充电．

磁共振方式的原理与声音的共振原理相同﹣﹣排列好振动频率相同的音叉，一个音叉发声，其他音叉也会共振发声．同样，排列在磁场中的相同“振动”频率的线圈，也可从一个向另一个供电，如图28乙所示．相比电磁感应方式，利用磁共振可延长传输距离，无需使线圈间的位置完全吻合．这种方式有望广泛应用于电动汽车，但在技术上实现小型化、高效率化比较难，现在的技术能力大约是直径0.5m的线圈，在1m左右的距离供电功率约为60W．

无线电波方式主要由微波发射装置和微波接收装置组成，其原理类似于无线电广播的发射与接收．“太空太阳能发电技术”就是利用了该原理：利用铺设在巨大平板上的太阳能电池，在太阳光照射下产生电流，转换成无线电微波，发送给地面接收站．地面接收后，将微波恢复为直流电或交流电，送给用户使用．

请根据上述材料，回答下列问题：

POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．图中能反映POS刷卡机读出信息原理的是（   ）

如图所示，当导体ab水平向右运动时，电流表指针向左偏转，如果将磁体两极的位置对调，同时导体ab变为水平向左运动时，电流表指针将向（选填“左”或“右”）偏转，此过程将能转化为电能．

下列说法中正确的是（   ）

发电机是如何发电的呢？同学们用如图所示的装置进行探究．

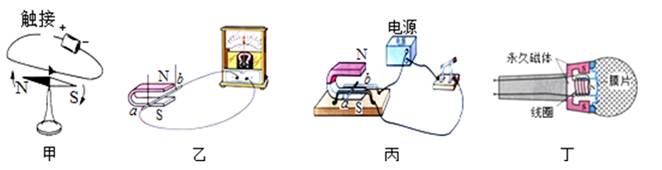

关于下图中四幅图的说法正确的是（  ）

图中对于四幅图的说法不正确的是（   ）

如图所示的手电筒内部有一个线圈，线圈内有一可来回运动的条形磁体，当上下摇动时手电筒即可发光。图所示实验中，与手电筒工作原理一致的是（　　）

如图所示的四个实验中，用来探究电磁感应现象的是（   ）

2019 年2 月24 日在世界移动通信大会上，华为发布全球首款5G 折叠手机，其被命名为MateX，该手机支持无线充电。无线充电技术应用了特斯拉线圈。如图用一只不通电的 LED灯靠近正在通电的特斯拉线圈时，LED灯发光了，与该现象原理相同的图是（   ）

在物理学中，用磁感应强度（用字母 表示，国际单位：特斯拉，符号是 表示磁场的强弱。磁感应强度 越大表明磁场越强： 表明没有磁场。有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫作电阻。图 表示是某磁电阻 的阻值随磁感应强度 变化的图象。某实验小组用该磁敏电阻测量通电螺线管外部的磁感应强度，设计了如图 所示的电路进行实验，电源电压 、 保持不变。请回答下列问题：

如图所示，一般大型超市出口处都装有报警器，一般是由防盗天线，检测门，检测器构成。使用时只要在商品上贴上具有磁性的软标签，即可达到保护商品的目的。正常购买时，营业员在结帐后，会将具有磁性的软标签消磁，如果商品的软标签未经消磁，当经过检测通道后，检测天线便检测到商品上的标签信号，从而转化为电信号，发出报警声，及时提醒保安人员，从而达到防盗目的。根据上述信息可以判断报警器的原理与下列哪个实验相同(    )

1820年丹麦物理学家奥斯特发现了电流能产生磁场，之后，法国物理学家法拉第经过十年努力，终于发现了磁能生电，从而开创了人类电气化时化新纪元。当我们走进教室，一拨开关，教室里灯火通明；电扇空调让我们冬暖夏凉；点点手机，天涯海角也近在耳边；新能源电动车、高铁拉近了我们的距离。电视、音响、电梯……，给我们的生活带来了无尽的快乐和方便。难以想像，没有电力的日子会有多么难熬。

请参照示例写出上文所涉及的物理信息和对应的物理知识（不得与示例重复）。

示例： 物理信息： 闭合电视开关，指示灯亮起。

物理知识： 开关和指示灯串联。

作答：物理信息：；

物理知识：。

市面上有一款不需要电池的自发电门铃，如图所示。当按压门铃压板时，压板后面的弹簧会带动磁体运动，从而在线圈中产生电流，发声元件便可以发出声音。这种门铃发电的原理是（     ）
