第2节 家庭电路电流过大的原因 知识点题库

白炽灯的灯丝通电后温度升高而发光，灯丝有时会在电网电压突然升高或在 (开灯瞬间／长时间开灯)时烧断，电路烧断不一定总是无用的，实际电路中人们就利用烧断现象制造了 (举一例)。

关于家庭电路，下列说法正确的是（　　）

暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电路超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：

（1）“超负荷”是指如图中的  （填“①”或“②”）所示情况．

（2）火灾发生的理论依据是用电高峰时，居民楼上各家很多用电器同时使用，使用电器的 过大．根据公式 　可知，在家庭电路中，由于 是不变的，所以电路中的总电流随着 的增大而增大，当超过安全值，就会导致火灾．

（3）请你提出一条预防这种火灾发生应采取的措施：

电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．导致电路火灾时有发生．根据学过的物理知识回答：（1）“超负荷”是指电路中的 过大（选填“电流”或“电阻”）．

（2）使火灾发生的理论依据是 ．

阅读短文，回答问题：

热动式断路器

当电路发生短路或过载时，电路中电流就会超过额定电流，可能会引起安全事故．为防止这类事故的发生，电路中通常装有熔断器、空气开关等保护装置．当发生事故时，保护装置会自动切断电路．

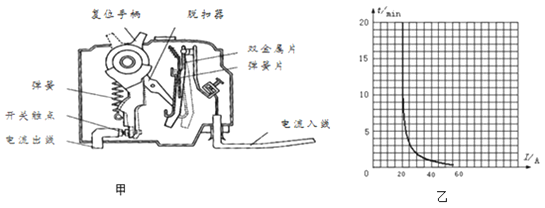

热动式断路器是最简单的一种断路器．热动式断路器构造如图甲所示，向右推动复位手柄，脱扣器将手柄锁定在合闸位置，若电路中电流小于或等于额定电流，则断路器不会动作．当电路过载时，通过断路器的电流就会超过额定电流，此时双金属片发热并向右弯曲（如图甲中虚线所示），带动脱扣器工作，于是复位手柄在弹簧拉力作用下跳向断开位置，触点分开，从而断开电源．

热动式断路器适用于过载保护，一旦线路中的电流超过额定电流，断路器需经过一段时间后动作，图乙为某型号的断路器在室温为20℃时的动作时间与流经电流的关系图象．

（1）热动式断路器应 （串联/并联）在电路中；热动式断路器中的复位手柄属于 （省力/费力/等臂）杠杆；

（2）关于热动式断路器下列说法正确的是 　

A．属于电路中的用电器

B．双金属片中电流大于出线电流

C．正常工作时电流入线与电流出线间电压是220V

D．脱扣器将手柄锁定在合闸位置时弹簧的弹性势能最大

（3）双金属片是由铜片和铁片组成，受热时铜片膨胀得比铁片大．在甲图中，铜片和铁片的位置符合要求的双金属片是

下列说法正确的是（　　）

正常用电时家庭电路中的最大电流为2.6安，那么选用的保险丝的额定电流应为（   ）

关于保险丝，下列说法正确的是（   ）

小明在家看电视，突然断电，发现空气开关跳闸．原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是（选填“导体”或“绝缘体”），使电路发生路，导致空气开关跳闸．当有人触电时（选填“能”或“不能”）用潮湿的木棒去挑开电线．

家庭电路的电压是V；家庭电路中各用电器的连接都是采用联；造成家庭电路中电流过大的原因：一是用电器的总功率过大；二是．

“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（　　）

阅读材料回答问题

材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏．

材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾．



材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？

家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路．则下列情况可能使漏电保护器切断电路的是（   ）

下列关于生活用电的说法中错误的是（    ）

现代社会离不开电，请写出以下器材或设备的名称。辨别零线和火线用；记录电路消耗的电能用；为了防止电路中电流过大引起导线过热，电路中要安装。

在探究熔丝熔断的原因时，小明设计了如图所示的电路，在接线柱c、d间接入熔丝，接线柱a、b间接入导线。电源电压6V，闭合开关，电灯正常发光，熔丝不熔断，断开开关，在a、b、c、d四个接线柱的哪两个之间接入一根导线后，再次闭合开关时，c、d间的熔丝将会熔断？（   ）

家庭电路中电流过大的原因可能有、，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了。

如果家庭电路中发生短路，那么（    ）

小明家空气开关自动跳闸了，原因可能是（   ）

如图所示，当插座接入的用电器功率越大时，通过插座电线的电流就越，一定时间内电线产生的热量就越，所以连接大功率用电器应选用（“选填①细铁线②粗铁线③细铜线④粗铜线”）连接的插座。
