第4节 焦耳定律 知识点题库

两个电阻阻值分别为R₁=10，R₂=20，把他们串联起来接入电路中，在相同时间内，R₁和R₂的产生的热量之比为（     ）

定值电阻R的阻值是20Ω，通过定值电阻R的电流为1A，10s内电流通过R产生的热量是 J。

如图所示探究“电流通过导体产生的热量与电阻的关系”的实验装置．

下列电器设备中，主要利用电流热效应进行工作的是（  ）

如果电视机、电烙铁和电风扇上都标有“220V，60W”字样，它们都在额定电压下工作相同时间，则三个用电器产生热量是（   ）

如图是研究“电流通过导体产生的热量和电流大小的关系”的实验，通电相同的时间，R₁产生的热量（选填“大于”“小于”或“等于”）R₂产生的热量．

下列用电器，利用电流热效应工作的是（　　）

小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时，自动保温；当水温降至一定温度t时，又重新加热．饮水机的铭牌数据与电路原理图如表：

热水箱水量	额定电压	加热时功率	保温时功率
1kg	220V	800W	44W

某品牌电炖锅有高温、低温两档，它的内部简化电路如图所示．当开关S₁和S₂都闭合时，电炖锅处于温档（选填“高”或“低”）；用电炖锅炖汤是利用了电流的（选填“热效应”或“磁效应”）．

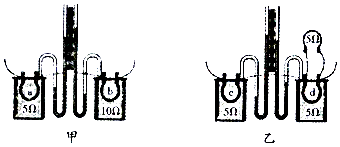

实验小组利用图示装置探究焦耳定律，他们将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭有适量的空气，乙装置中另有一个5Ω的电阻在盒外与d并联．

小靖和小晖用如图所示的装置探究“电流产生的热量与电阻的关系”．装置中除了R_甲＞R_乙外，其余条件均相同．

小明仔细观察家中的电视机、电风扇、电烙铁和节能灯四种电器，发现它们上都标有“220V  40W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（  ）

小明同学家的电能表如图所示，他将家中的其它用电带都与电源断开，仅让电水壶（电阻大小不变）在额定电压下工作，观察1min内电能表的转盘转了45rev，求：

如图所示的电路中，电源电压为12V，小灯泡L上标有“9V 0.5A”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，通过计算回答：

如图所示，是某家用电热煮茶器的简化电路图。R₁和R₂均为电热丝，S为单刀双掷开关。R₁的阻值是88Ω，R₂的阻值是352Ω，电源电压是220V。开关S接“1”时，为加热状态；开关S接“2”时，为保温状态。试求：

一台直流电动机的线圈电阻为2Ω，工作时通过线圈的电流为5A，加在它两端的电压为220V，那么电流在5分钟内消耗的电能是J，产生的热量是J。

图甲图是电热水壶工作原理图，当开关S₁、S₂都闭合时，该电热水壶处于档（填“低温”或“高温”），用如图乙所示的电能表测量电热水壶正常工作时的电能，发现此电能表的表盘转过了250转，则这个电热水壶消耗的电能是kW·h，电热水壶是利用电流的来工作的。

在家庭电路中，有时连接用电器的导线不够，需要把两根的导线连接起来使用，而连接处往往比别处更容易发热，加速老化，甚至引起火灾。请解释这个现象。

某校为改善学生生活条件，给学生宿舍安装了100台某品牌速热式电热水器，该电热水器铭牌标明：加热功率4400W，保温功率100W，水箱容积25L；内部结构如图甲所示，R₁、R₂是水箱中加热盘内的电热丝。水箱放满水后闭合开关S₁开始加热，当水温升高到40℃时，温控开关S₂自动切换到保温状态。同学们为弄清楚该电热水器性能，做了以下探究，请你帮助完成：

20世纪初，科学家发现，某些物质在很低温度时，电阻就变成了0，这就是现象；如图所示是“探究电热与电流的关系”的部分装置，已知A、B两点间的电压为6V，R₁=R₂=R₃=5Ω，通电时间2min，则R₁与R₂产生的热量相差J。
