第2节 电功率 知识点题库

在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω．

如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R₂起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R₁的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的是（   ）

阅读下面的短文，

由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图25）是：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电路栅板时，带电灰尘被吸附．此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气．

洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高．利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果．按下列公式计算CADR：CADR=

（V表示房间容积；t表示空气净化器使房间污染物的浓度下降90%运行的时间）

某空气净化器铭牌如下表：

规格	额定电压	频率	额定功率	洁净空气量（CADR）
GH﹣2034A型	220V	50HZ	44W	138m3/h

请根据上述材料，回答下列问题：

如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向右移动时（   ）

有两个小灯泡L₁和L₂上都标有“6V”字样，考虑温度对灯丝电阻的影响，加在小灯泡两端的电压随电流变化关系如图．若把L₁和L₂接在电源电压为6V的电路中工作，则下列说法正确的是（　　）

小明家的电子式电能表上标有“ 当他家只开某个用电器时，发现在10min内电能表指示灯闪烁了32次，该用电器的功率为 若该用电器每天少开1h ， 则30天可节约电能 ．

有两个电阻，R₁＝5 Ω，R₂＝10 Ω，如果把它们串联接入电路中，则通过它们的电流之比I₁∶I₂＝，它们消耗的电功率之比P₁∶P₂＝。

如图所示的电路中，R₁、R₂为定值电阻，其中R₁=10Ω．当只闭合开关S₁时，电流表的示数为0.4A．则电源电压为V；当同时闭合开关S₁、S₂时，电流表的示数增大为1.2A．则R₂消耗的电功率为W。

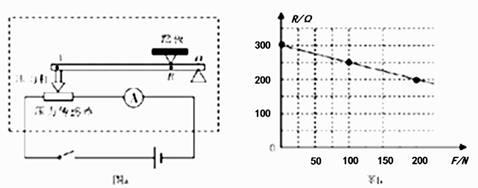

如图，图a为测量体重的电子秤原理图，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器，电流表A（量程为0﹣0.1A．转换刻度后可以显示体童大小）。其中AO：BO=5：1，已知压力传感器的电阻R与所受压力F变化的关系如图b所示。设踏板和杠杆组件的质量可以忽略不计，电源电压恒为3V，取g=10N/kg。计算

无人驾驶飞机简称“无人机”，无人机飞行控制系统由各种功能传感器及控制电路组成。某无人机由输出电压14.8V、容量100000mAh的电池提供飞行能量，该电池最多可提供kW•h的电能。若这些电能全部用于飞行，最长飞行时间达8h，则飞行功率为W。

如图所示，电源电压保持不变，滑动变阻器R最大阻值为10Ω，小灯泡L标有“6V 3W”字样。闭合开关S、S₁、S₂ ， 滑动变阻器滑片P移至最左端时，小灯泡L恰好正常发光。闭合开关S、S₁ ， 断开开关S₂ ， 电压表的示数为3.6V，忽略小灯泡电阻随温度的变化。求：

有一个标有“6V 3W”的小灯泡，如果接在9V电源上，必须联一个阻值为Ω的电阻才能使小灯泡正常发光，此时电阻消耗的功率为W。

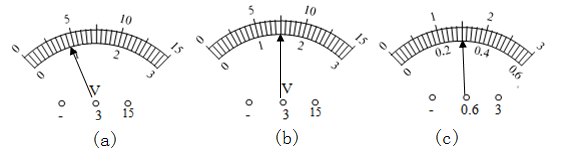

小华同学做“测定小灯泡的电功率”实验，所用器材：电源、小灯（标有“2.5V”字样）、滑动变阻器（“20Ω 1A”或“10Ω 2A”）、电压表、开关及若干导线，所有器材均完好；小华正确连接电路，并将滑片置于变阻器一端。闭合开关，小灯一闪随即熄灭，电压表的示数如图（a）所示。接着小华更换相同规格的小灯重新实验，他正确连接好电路，并将滑片置于变阻器一端，闭合开关后，电压表、电流表的示数如图（b）、（c）所示。接着他移动变阻器的滑片，观察到小灯逐渐变亮，电压表示数逐渐变大。当小灯正常发光时，滑片P的位置恰好在中点上（即变阻器连入电路的电阻为最大阻值的一半）：

有四只灯泡，L₁ 标有“6V  3W”；L₂ 标有“12V  6W”；L₃ 标有“6V  6W”；L₄ 标有“12V  12W”。关于这四只灯泡，下列说法正确的是（   ）

某同学学习了有关热学的知识后，知道了水的比热容是4.2×10³J（kg·℃）

如图所示电路中，电源电压保持不变，当开关S闭合后，滑动变阻器R接入电路的电阻为 时，小灯泡正常发光。若已知滑动变阻器R的规格是“ ”，灯泡L标有“ ”字样（不考虑灯泡电阻随温度的变化），电流表量程为 ，电压表量程为 。要保证电路安全。下列说法正确的是（   ）

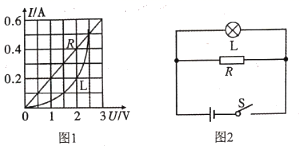

如图1所示是电阻R和灯泡L的I﹣U图象，由图象可知，电阻R＝Ω；当把电阻R和灯泡L并联接入电源电压为2V的电路中，如图2所示，闭合开关，灯泡L恰好正常发光。则灯泡L的额定功率为W，电路中总电流为A，此时电阻R与灯泡L的电功率之比为。

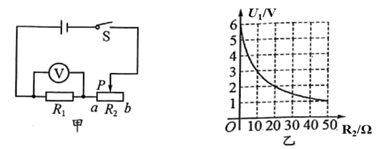

如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R₁两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（   ）

图中电源电压为6V并保持不变，定值电限R为10Ω，滑动变阳器Rˊ标有“20Ω、0.5A”字样，电流表量程为“0—0.6A”。电压表量程为“0—3V”。闭合开关，移动滑片P的过程中，为保证电路元件安全滑动变阻器R'接人电路的最小阻值为Ω，电路的最小功率为W。

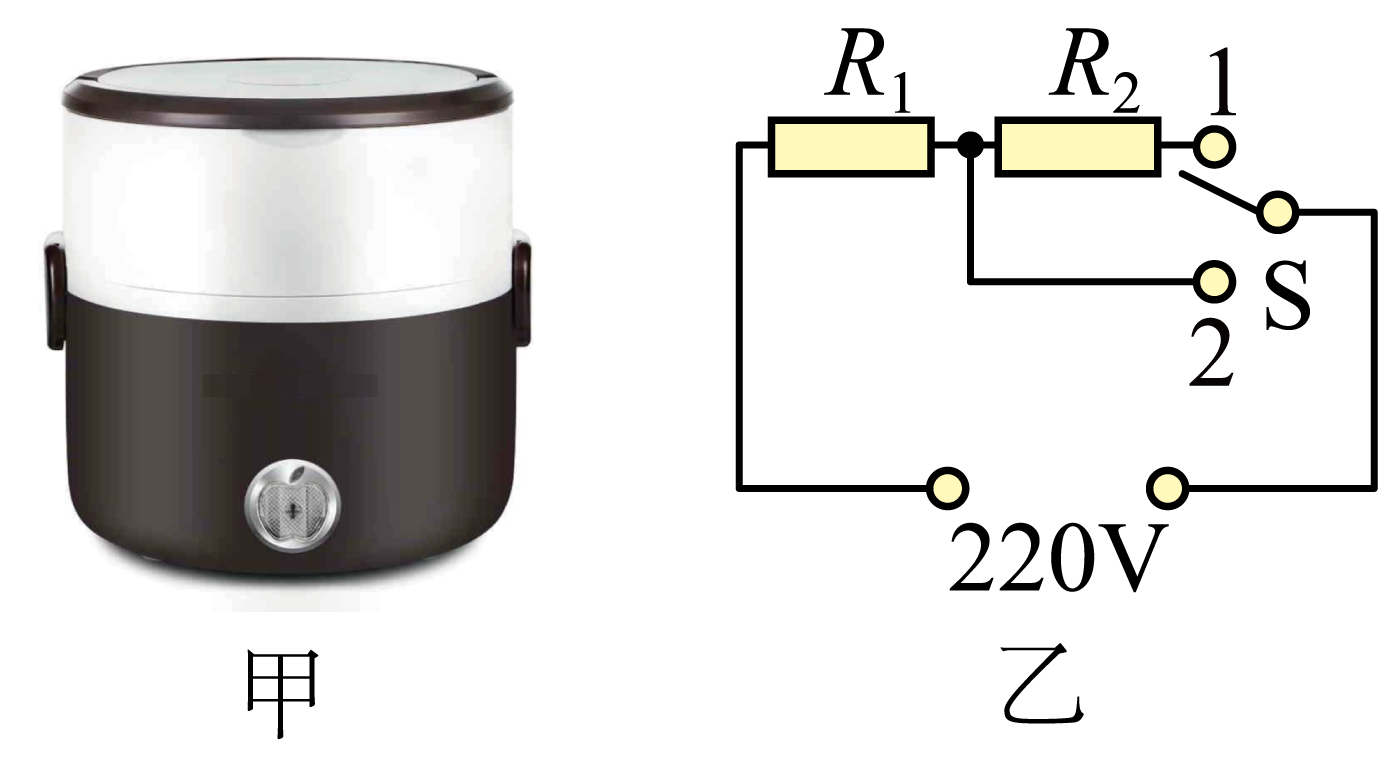

题图甲是某款电热饭盒，部分参数如下表，其简化电路如图乙所示，R₁、R₂均是发热电阻（阻值不随温度变化），求：

额定电压		220V
额定功率	低温挡	48.4W
	高温挡	400W
