第3节 串联和并联 知识点题库

（1） 画出改装后的电路图（电热毯的电阻用R₀表示）

（2） 计算出所需电阻R的阻值；

（3） 指明安装时必须注意的问题．

（1） 灯L₁两端的电压．

（2） 电源电压．

（3） 当S₁、S₃闭合，S₂断开时，电压表的示数为多少？

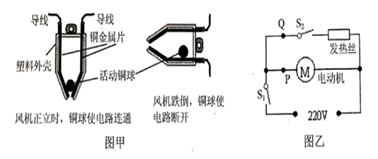

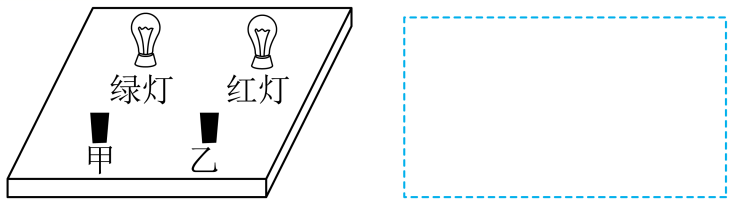

（1） 如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；弃权时，不按任何按钮，两灯均不亮，请在虚线框画出符合要求的电路图；

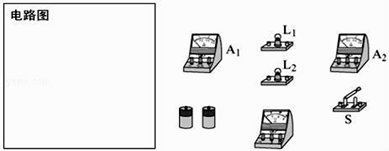

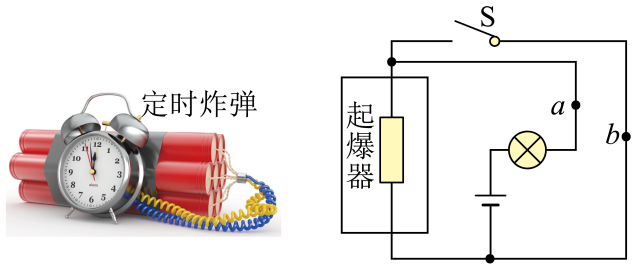

（2） “中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示，分别为该定时炸弹的实物图和引爆电路工作原理电路图。已知起爆器有电流通过就会立刻爆炸，请你帮助专家结合所学的知识进行分析排爆。在定时阶段，开关S应该（选填“闭合”或“断开”），因此起爆器处于（选填“通路”、“短路”或“断路”），所以在定时阶段起爆器不会爆炸引爆炸弹。定时结束时，定时器时钟会把b导线（填“接通”或“切断”），此时电流（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸。综上可知，定时器时钟应该安装在导线上。为使该定时爆炸装置停止工作，应立即剪断导线（均选填“a”或“b”）。
