第3节 串联和并联 知识点题库

轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示。
其中保护电阻R₀的作用是： 。
该电路的不足之处是（写一点即可）： 。

饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如图所示，其中S是一个温控开关，R₁为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一处于保温状态．

请回答下列问题：

道路两旁的路灯，晚上同时亮，早上同时灭，为了便于维护，它们一定是 联的；如图所示的电路，开关S₁、S₂和S₃原来都是断开的，要使灯L₁、L₂组成并联电路，应闭合的开关是 ；当同时闭合开关S₁、S₂、S₃时，电路会发生 现象．

无论是驾驶员驾车过交叉路口，还是行人横过马路，都应该遵守“红灯停，绿灯行”的交通规则．根据你对红、绿灯工作情况的了解，有关它们的连接方式，图中符合实际的是（　　）

压敏电阻受到的压力越大阻值越小．小宇同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．下列电路中不符合要求的是（　　）

如图是饮水机的工作原理电路图，其中S是一个温控开关，R₁为电加热管．A、B是同型号不同颜色的指示灯．饮水机工作时，将电能转化为能；当S与2接触时，饮水机处于（选填“加热”或“保温”）状态．

如图所示，在电路中要使电灯L₁和L₂并联，应闭合开关．当同时闭合开关S₁和S₂ ， 可以工作的灯是；为了防止电路中电源出现短路，不能同时闭合开关．

请将如图中的各器材连成电路.要求：L₁灯和L₂灯并联；开关S₁只控制灯L₁ ， 开关S₂控制灯L₁和灯L₂。

生活中物理知识无处不在，以汽车为例，下列说法中错误的是（　　）

某同学想判断灯是串联的还是并联的，其中不能肯定两灯是并联的情况的是（  ）

现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是（  ）

把两个标有“ ”字样的小灯泡串联起来，接在如图所示的电路中。闭合开关，两个小灯泡都发光。

一节新干电池的电压为伏。家中电冰箱与白炽灯之间是联连接的，白炽灯和控制它的电键之间是联连接的。

现在混合动力汽车成为比较常见的交通工具。如图所示为国产油电混合动力汽车。给汽车蓄电池充电时，蓄电池相当于(填“用电器”或“电源”);汽车各转向灯间是联的，因为。

烘托欢乐气氛的各个小彩灯属于电路；家庭电路属于电路。

小明观察了市场上自动测高仪后，设计了以下四个电路（其中 是滑动变阻器， 是定值电阻，电源电压恒定）．其中能实现身高越高，电压表示数越大的电路是（   ）

小伟家的电热饮水机通过旋钮开关可以实现加热和保温两个挡位的切换。小伟查阅资料得到饮水机的部分信息如下表。饮水机正常加热7min，可将质量为1kg的水从20℃加热到沸腾（标准大气压），然后转入保温状态。请你结合小伟的调查研究，解决下列问题：

额定电压U/V	220
加热功率P1/W	1000
保温功率P2/W	100
电阻R1/Ω	435.6
电阻R2/Ω	48.4

在图示电路中，当开关S₁、S₃闭合，S₂断开时，灯L₁、L₂是联；当S₁、S₃断开，S₂闭合时，L₁、L₂是联。当S₁断开，S₂、S₃闭合时，灯（选填“L₁”“L₂”或“L₁和L₂”）亮。当闭合时，会发生电源短路，这是绝对不允许的。

刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇既能同时使用，又能独立使用，图中最符合此卫生间电路特点的是（   ）

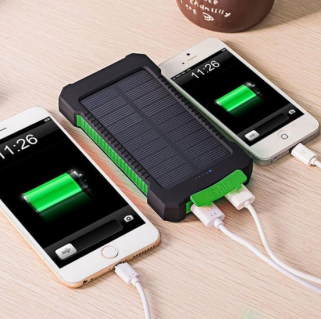

如图中太阳能充电宝正在为两部手机充电，则这两部手机的连接方式为联。手机是通过波接收到微信消息的。
