第3节 串联和并联 知识点题库

如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是

在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是 ．若电源电压为3V，则一只灯泡两端的电压为 V。（改动）

如图所示的电路中，闭合开关S₁和S₃ ， 断开S₂ ， 灯L₁和L₂组成 电路；闭合开关S₂ ， 断开开关S₁S₃ ， 灯L₁和L₂组成 电路．

如图所示，要使灯L₁和灯L₂并联在电路中，应闭合的开关是；要使灯L₁和灯L₂串联在电路中，应闭合的开关是．

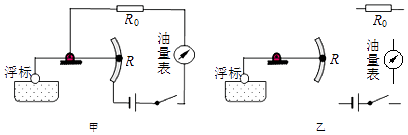

图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0﹣0.6A的电流表改装而成），R₀为定值电阻，R是滑动变阻器，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计．要求：当油箱中的油用完时，油量表（电压表）的示数为零．

在如图所示的电路中，正确的说法是（   ）

下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（   ）

如图所示为冬天人们常用的一种电热暖手宝，当袋内 0.5kg 的水由 0℃加热至 60℃的过程中，水的内能增加了J；为了使用时更加安全，它的内部采用了双重温控保护开关，只要有一处温度过高就自动切断电路，两个温控开关应是（选填“串联”或“并联”）起来使用的．

在厨房里安装如图甲所示俗称“小厨宝”的电热水龙头，使用起来非常方便，旋转手柄S可处于冷水挡a、温水挡b或热水挡c，它的简要工作电路如图乙所示，虚线方框内有“小厨宝”的两个发热电阻(未画出)，温水挡的发热电阻R₁＝44 Ω，电源电压为220 V.



街上路灯都是联的；装饰建筑的白炽灯都是联的。

教室里的照明灯之间的连接方式是，对人体安全的电压是V，两节全新的干电池串联后的电压是V。

如图的四个电路图中，各开关都闭合后，灯泡L₁与L₂串联的是（   ）

教室中有6盏日光灯，若通过每盏灯的电流为0.2A，则总电流为A；街道上的路灯同时亮、同时灭，它们的连接方式是联。

教室里有一盏日光灯烧坏了，其它的日光灯仍然发光，说明它们之间是联的；连接日光灯的金属导线靠导电。

如图所示，要使灯 L₁和 L₂串联，应该只闭合开关；如果要使灯L₁和L₂并联，应该只闭合开关； 如果三个开关都闭合，则。

如图所示电路，断开开关S₁、S₂ ， 闭合开关S₃ ， 灯L₁与L₂联；断开开关S₃ ， 闭合开关S₁、S₂ ， 灯L₁与L₂联（填“串”或“并”）；当同时闭合S₁和S₃时，亮。

把一个电池组、两盏电灯和一个开关用导线连接起来，使两盏电灯发光，这时断开开关，下列判断正确的是（   ）

请回答下列各题：

在“连接串联电路”实验中，实验电路如图所示。

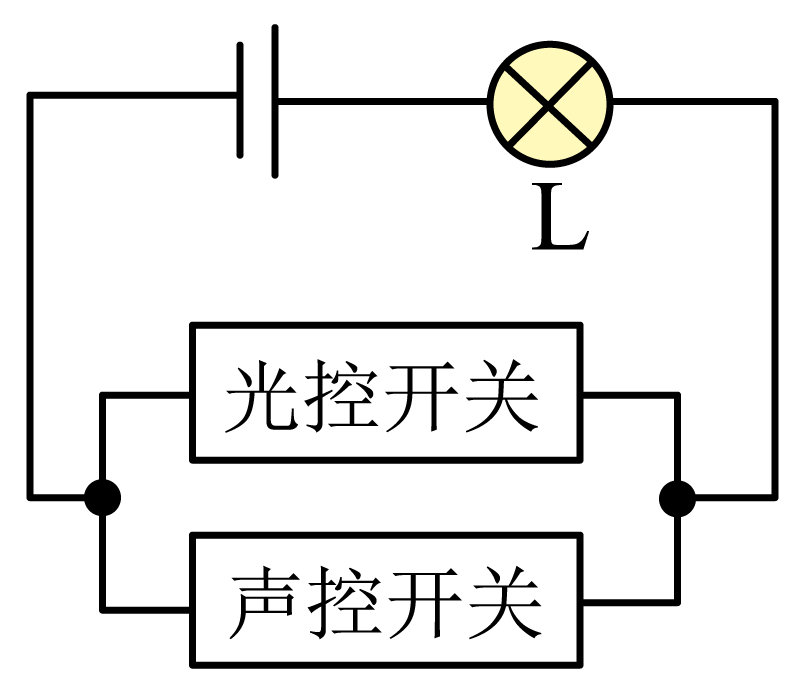

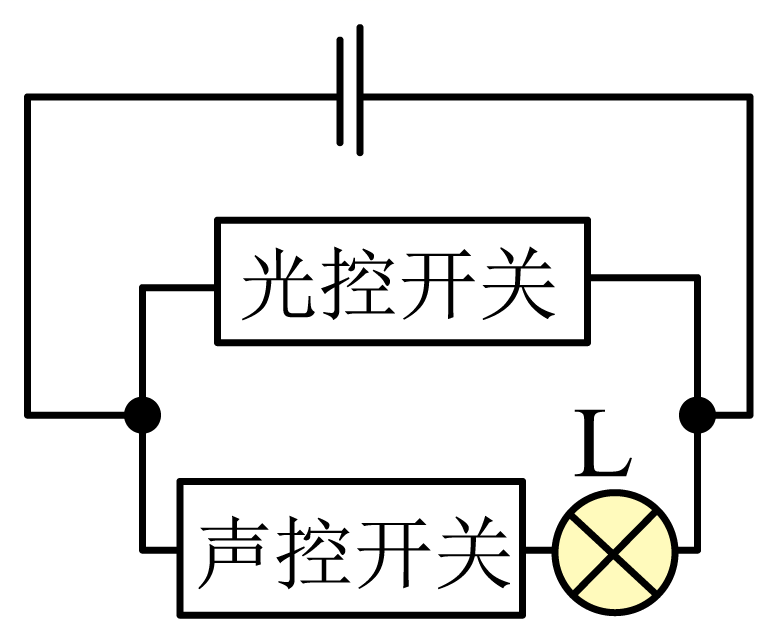

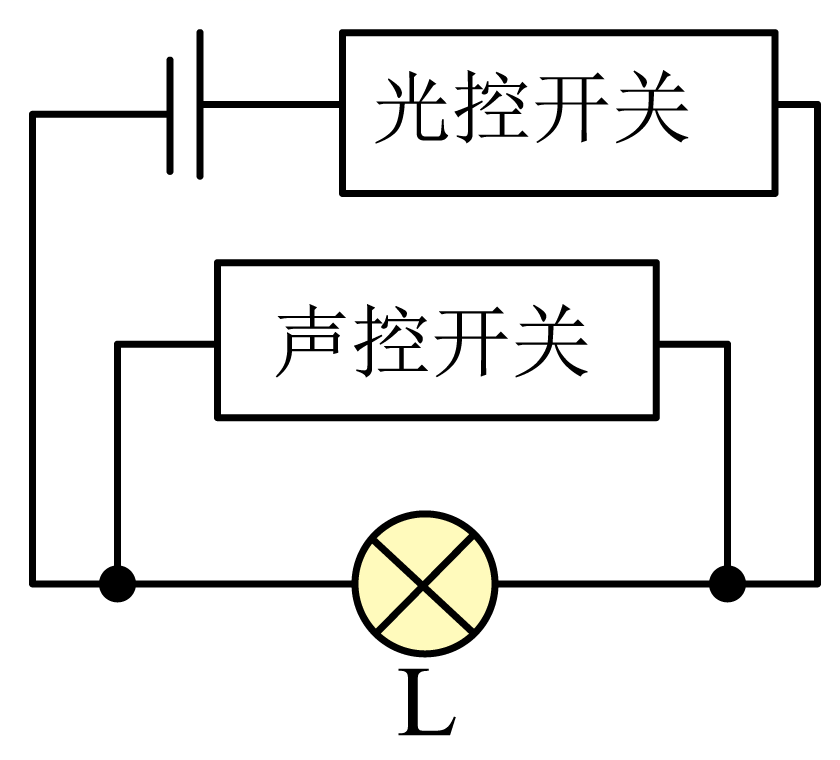

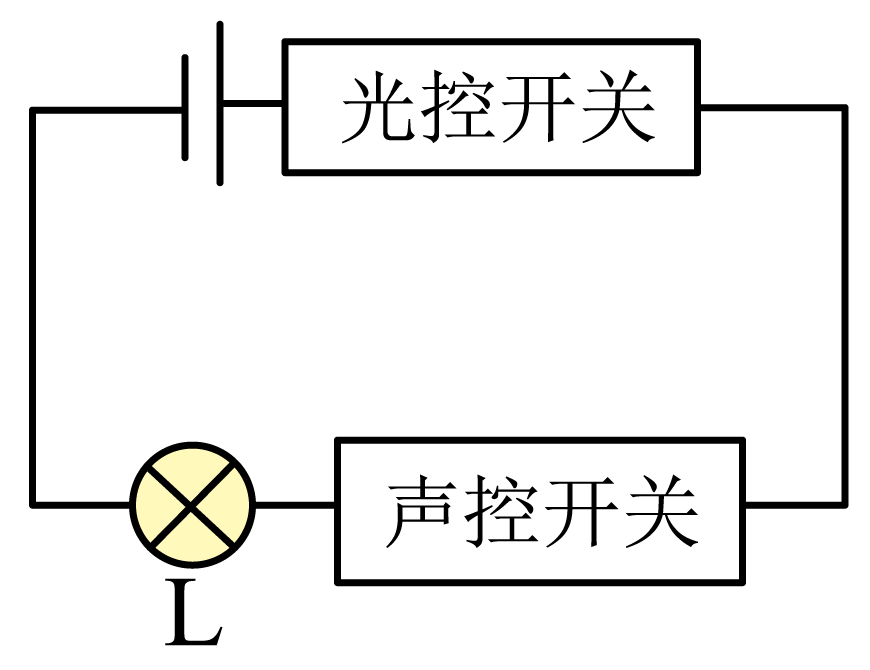

如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，则符合要求的模拟电路是（　　）
