第3节 串联和并联 知识点题库

如图所示，要使L₁和L₂两灯并联，必须（）


如图所示，虚线框内有两个阻值相同的定值电阻和一个开关S₁ ． 当开关S₁闭合时，电流表的示数增加0.2A，电路的总功率增加1.6W．请画出两种可能的连接电路图，并分别计算电源电压和定值电阻的阻值

如图所示的电路中，下列说法正确的是（　　）

在综合实践活动课上，以两张病床为例，设计病房呼叫电路，用铃声提醒值班室的护士，用指示灯指示床位，下列电路中不符合要求的是（　　）

电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，则如图所示的电路图中符合要求的是（　　）

如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L₁亮，灯L₂不亮，这时电流表和电压表均有读数．则故障原因可能是（   ）

电冰箱是现代家庭中最常用的家用电器．它内部的电路中主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯．温控开关S₁控制压缩机，与冰箱门联动的开关S₂控制照明灯．请根据生活经验在图中方框内完成电冰箱内产的电路图．

马路上的路灯总是同时亮同时灭，这些灯的连接方式是．如图甲所示，将两个表面（选填“光滑”或“粗糙”）的铅块相互紧压，它们会粘在一起，说明分子间有．如图乙所示，把与毛皮摩擦过的橡胶棒靠近与丝绸摩擦过的玻璃棒，它们会相互．

如图所示, 一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱。已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图。

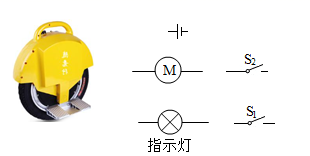

单轮平衡车的电路部分安装电源开关S₁和压力开关S₂ ， 当手动闭合S₁时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S₂自动闭合，电动机才能正常启动，平衡车才开始运动．请根据上述要求将电路图连接完整．

​​

在如图所示的电路中，有两根导线尚未连接，请用笔画线补上。要求：

①电压表测小灯两端电压；

②闭合开关S，向左端移动滑动变阻器的滑片时，小灯泡变亮。（导线不要交叉）

小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（   ）

在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：

⑴ 与 并联；

⑵电流表测 的电流，电键控制 .

在如图电路中，填入适当电流表或电压表的符号，使闭合开关S后灯L₁和L₂均能发光。

某自动售货机，它可通过手机扫码（闭合S₁）或通过投币（闭合S₂），启动电动机完成自动售货；在光线较暗时光控开关S₃自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（   ）

如图所示电路中，下列说法不正确的是（   ）

请设计1个电路图，要求一只开关同时控制两只小灯泡的通断。请在答题卡虚线框中画出电路图。

小聪家里有一台透明电冰箱。她发现，当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了。她经过仔细研究发现冰箱门上方有一个如图所示的开关，开关与冷藏室内的照明灯是 （选填“串联”或“并联”）的；电冰箱主要靠压缩机工作，压缩机和冰箱内的灯是 （选填“串联”或“并联”）连接的，为了验证你的判断是否正确，写出你的实际操作方法 。

酒精测试仪可以检测机动车驾驶员是否酒后驾车，图中为定值电阻，为酒精气体传感器，其电阻随着酒精气体浓度的增大而减小。如果测试时要求酒精浓度增大时，仪表示数增大，下列符合要求的电路是（   ）

为确保安全，强排式燃气热水器使用时，先闭合开关S₁ ， 排气电机工作，再闭合开关S₂ ， 燃烧室工作；若只闭合开关S₂ ， 燃烧室无法工作。请你按要求完成如图虚线框内电路图。
