第3节凸透镜成像的规律知识点题库

一凸透镜正对太阳光时，在距凸透镜中心12cm处，得到一个最小最亮的光斑。若把一支点燃的蜡烛分别置于光具座上距该凸透镜15cm和8cm处，则两次经该凸透镜成的像（）

A . 都是放大的像 B . 都是正立的像 C . 都是实像 D . 都是虚像

在“探究凸透镜成像规律”的实验中，点燃的蜡烛放在凸透镜前某位置处，在光屏上成一清晰的像．现将蜡烛向远离透镜方向移动一段距离，移动光屏后，又在屏上成一清晰的像。则（）

A . 像变小，像距变大 B . 像变大，像距变小 C . 像变大，像距变大 D . 像变小，像距变小

某同学在探究“凸透镜成像规律”时，总结的三个实验结论如下表，其中正确的是（）

实验序号	物距（u）	像的性质			像距（v）
		实虚	大小	正倒
1	u＞2f	实像	缩小	倒立	f＜v＜2f
2	f＜u＜2f	实像	缩小	正立	v＞2f
3	u＜f	虚像	放大	倒立	\|v\|＞u

A . 实验1 B . 实验2 C . 实验3 D . 实验2和实验3

如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光中心大致在同一高度，当凸透镜的焦距f=10cm、物距u=15cm、像距v=30cm时，光屏上得到、的实像；若撤去光屏，简要说明观察该像的方法

小黄同学在“探究凸透镜成像”的规律的实验中，她按如图装配仪器（图中F点是焦点，H点是2倍焦距处），此时光屏上得到了一个清晰的像，但像的位置偏高．

（1）为了使像能成在光屏的中央，她应把蜡烛向调（填“上”、“下”）；调节好蜡烛的高度后，光屏上能观察到倒立，（选填“缩小”或“放大”）清晰的实像．当她把蜡烛移到A点，此时光屏上的像很模糊．为了得到清晰的像，应把光屏向移动（填“左”或“右”）；
（2）若想从光屏这一侧透过透镜看到蜡烛正立的像，可将蜡烛放在点（填字母符号）．

如图，凸透镜放置在光具座的C点处，光具座上所标的A、B、D、E四点中，恰有两点到C点的距离同为该透镜的一倍焦距、或同为该透镜的两倍焦距．①该透镜的焦距为厘米或厘米；②接着，小王将发光物置于光具座上距B点15厘米处，在DE间移动光屏找像，可能在光屏上得到的像（选填“缩小”或“等大”或“放大”）．

小彤在探究凸透镜成像规律的实验中，将焦距为10cm的凸透镜固定在光具座上50cm刻线处，将光屏和点燃的蜡烛分别放在凸透镜的两侧，如图所示．小彤将光屏移到某一位置时，光屏上呈现烛焰清晰的像，则该像是像（选填“实”或“虚”）．这一实验现象可以说明的成像特点选填“照相机”、“幻灯机”或“放大镜”）．小彤将点燃的蜡烛由图中位置移动到光具座上10cm刻线处，移动光屏可以再次在光屏上观察到烛焰清晰的（选填“变大”、“不变”或“变小”）的像，

如图所示白纸上画了两个箭头 $\text{[math]}$ 图甲 $\text{[math]}$ 用玻璃杯装半杯水放在白纸前 $\text{[math]}$ 图乙 $\text{[math]}$ 人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部相当于一个，使下方箭头成缩小的像 $\text{[math]}$ 建填“实”或“虚” $\text{[math]}$ ，这种成像原理在生活中应用的实例有 $\text{[math]}$ 写一种 $\text{[math]}$ ．

探究“凸透镜成像规律”实验

（1）由图甲可知凸透镜的焦距是cm；
（2）按图乙安装实验器材时，需要调节烛焰的中心、透镜的光心、光屏的中心在处。
（3）移动蜡烛和光屏，当处于图乙位置时，光屏上恰好能得到清晰的像，则像的特点为、、。我们生活中的就是根据这一原理制成的。
（4）保持凸透镜位置不变，向左移动蜡烛，则应向移动光屏（填“左”或“右”）才能在光屏上得到清晰的像。与图乙相比，此时的像是（填“变大”、“不变”或“变小”）。

在探究凸透镜成像规律的实验中，八年级的小明同学用焦距为10cm的凸透镜观察小红的眼睛，看到小红的眼睛如图A的情形，物距应该满足的条件是，要看到如图B的情形，物距应该满足的条件是。

小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图6所示。a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍焦距点。

（1）在a、b、c、d、e这五个点中：
①把烛焰放在点上，可以成正立、放大的虚像，像与物在凸透镜的侧（“同”“异”）

②把烛焰放在点上，光屏所成的像最小,放在点上，所成的像最大。

③把烛焰放在点上是属于照相机原理。

④把烛焰放在点上是属于投影仪原理。
（2）图中的坐标画出该凸透镜物距U和像距V的关系，请根据图像求出这个凸透镜的焦距为cm。

小红做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，如图此时在光屏上呈现烛焰清晰的像。下列说法中正确的是（）

A . 光屏上呈现的是虚像 B . 光屏上呈现的是烛焰倒立缩小的实像 C . 将蜡烛与光屏的位置对调在光屏仍能呈现清晰的像 D . 将蜡烛向左移动，光屏需向左移动才能得到另一个清晰的像

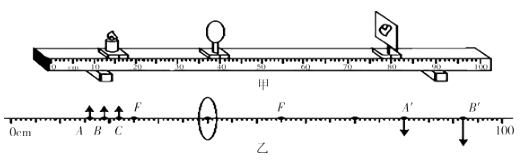

某小组同学用如图甲的装置“探究凸透镜成像特点”，其中凸透镜的焦距为15cm，他们进行实验的同时在坐标纸上记录蜡烛与光屏上像的位置和大小，如图乙。（用带箭头的线段表示物或像，A'、B'分别表示蜡烛在A、B处像的位置）

图片_x0020_100034

（1）实验前先调节烛焰、凸透镜和光屏的中心在。
（2）从图乙中可以看出，蜡烛在A、B位置时光屏上得到的都是倒立、的实像。生活中利用这个成像特点制成了（写出一个即可）。
（3）当蜡烛到透镜的距离大于30cm时，光屏在距透镜15~30cm之间时，光屏上成、缩小的实像，这个像的成像原理与相同，若将蜡烛向右移动少许，则应将光屏向（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要些。
（4）和其他小组交流后发现，当蜡烛在距透镜15cm~30cm之间时，像均成在透镜另一侧距透镜cm以外处。但是，当他们把蜡烛放在C位置时，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因是像距。

在做“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度，如图所示。现进行如下操作：

（1）将蜡烛第一次放置在M处，第二次放置在N处，则蜡烛与所成像的位置关系为______；

A . 两次都在凸透镜同侧 B . 两次都在凸透镜两侧 C . 第一次在凸透镜同侧，第二次在凸透镜两侧 D . 第一次在凸透镜两侧，第二次在凸透镜同侧
（2）某次实验中将蜡烛放置在P处，光屏上所成的像在Q处，现将蜡烛放置Q处，根据原理，光屏上所成的像（选填“在”或“不在”）P处。

安安和康康在老师指导下完成“探究凸透镜成像的规律”的实验，实验所用凸透镜的焦距为 $\text{[math]}$ 。他们把凸透镜固定在光具座上 $\text{[math]}$ 处，调节蜡烛的烛焰、凸透镜和光屏的中心在同一高度。

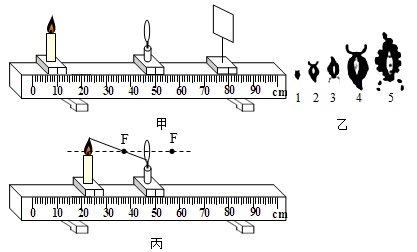

（1）如图甲所示，若此时他们想在实验中能用光屏承接到烛焰的实像，光屏应在（选填“ $\text{[math]}$ ”、“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）范围内移动；
（2）他们保持凸透镜位置不变，把蜡烛放在 $\text{[math]}$ 刻度线处，调整光屏到透镜的距离，则会在光屏上看到烛焰（选填“放大”、“缩小”或“等大”）倒立的像；
（3）他们想模拟投影仪的成像原理，康康应在步骤(2)的基础上将蜡烛向（选填“靠近”或“远离”）凸透镜的方向移动，同时调节光屏的位置，使烛焰在光屏上成清晰的像；
（4）他们保持凸透镜的位置不变，同时取下光屏，直接用眼睛观察凸透镜成像的各种情况。康康移动蜡烛使它从零刻度线处逐渐靠近凸透镜，同时安安从透镜的右侧透过透镜现察烛焰的像，图乙是安安整理并记录看到的像的情况，根据你所学的知识，判断地最先看到的像的编号是（选填代表像编号的数字）；
（5）请在图丙中完成从烛焰发出的一束光通过透镜的光路。

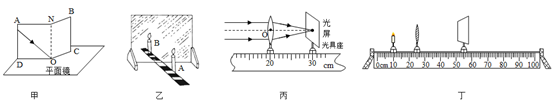

学习了光学知识后，小华对图中的探究实验进行了回顾和思考：

图片_x0020_1214529251

（1）甲图是“探究光的反射定律”的实验装置，选用可弯折的白纸板做实验，除了可用它呈现光路外，还可用它探究反射光线、入射光线和法线是否在；
（2）乙图是“探究平面镜成像特点”的实验装置，用玻璃板代替平面镜，是为了；为了确定像的虚实，需在乙图中（选填“A”或“B”）位置放一个光屏；
（3）丙图是探究“凸透镜成像规律”的实验装置，平行于主光轴的光线经过凸透镜后，在光屏上形成一个最小、最亮的光斑，测得凸透镜的焦距是cm；
（4）将点燃的蜡烛、凸透镜放在丁图所示的位置，在光屏上得到了一个清晰的倒立、（选填“放大”、“等大”或“缩小”）的实像；（填光学仪器名称）就是利用这一成像规律工作的。

旺堆用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。

图片_x0020_1705814872

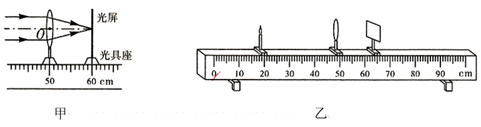

（1）如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑。该凸透镜的焦距为cm。
（2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心大致调到。这时（如图乙），移动光屏，可在光屏上得到一个清晰倒立、（选填“放大”或“缩小”）的（选填“实”或“虚”）像。据此原理，人们制成的光学仪器是。
（3）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像（______）

A . 只出现烛焰像的上半部分 B . 只出现烛焰像的下半部分 C . 出现烛焰完整的像，但像更小了 D . 像仍然是完整的，且大小不变，只是变暗了

在探究“凸透镜成像规律”的实验中。

（1）如图甲所示，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜焦距f=cm。
（2）如图乙所示，光屏上呈现清晰的像，此像是的实像。若保持蜡烛和光屏位置不变，移动透镜至刻度线处，光屏上能再次呈现清晰的像。
（3）如图丙所示，保持蜡烛位置不变，移动透镜至16 cm刻度线处，则人眼在图中（选填“A”“B”或“C”）处能观察到烛焰的像。
（4）如图丁所示，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜方向移动适当距离后光屏上再次呈现清晰的像，则该眼镜是（选填“近视”或“远视”）眼镜。

在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图甲所示。

（1）由甲图实验可知，凸透镜的焦距为cm；
（2）如图乙所示，烛焰在光屏上已成清晰的像，此时成像特点是倒立、的实像，生活中的就是利用这个成像原理制成的。若用不透明的破纸板遮住凸透镜的一部分，光屏上将成（填“完整”或“不完整”）的像；
（3）凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向（填“左”或“右”）移动；
（4）在上一步光屏上成清晰的像后，取一副远视镜放在凸透镜和蜡烛之间，光屏上的像变模糊了。要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向（填“左”或“右”）移动。

在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成清晰的像。

（1）此时光屏上形成的是蜡烛（填“放大”、“缩小”或“等大小”）的像；
（2）根据图中信息，可以推断本实验所使用凸透镜的焦距在cm的范围之间；
（3）如果在蜡烛和凸透镜之间放置个凸透镜，若想在光屏上得到清晰的像，应将光屏向（填 “靠近”或“远离”）凸透镜的方向移动，该操作可以用来模拟（填“近视眼”或“远视眼”）的矫正；
（4）如果从蜡烛的一侧观察凸透镜的表面，也会看到一个蜡烛的像，这个像是由于光的（填“折射”或“反射”）形成的。
