第3节 凸透镜成像的规律 知识点题库

（1） 这个成像原理与（选填“放大镜”“投影仪”“照相机”）相同．

（2） 若将凸透镜换成和它材质相同、口径相同但中间更厚的另一凸透镜，透镜、光屏和蜡烛的位置不变，光屏上的像将变模糊．这时需要将光屏向 （选填“左”“右”）移动，光屏上才能重新呈现烛焰清晰的像．

（3） 取下光屏，眼睛在光具座的右端向左观察，能看到____（填正确选项的标号）

（1） 他将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是 cm．

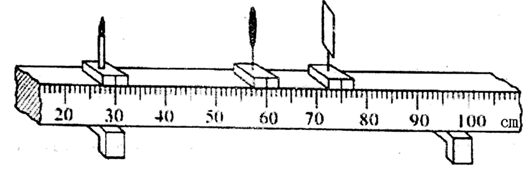

（2） 他把蜡烛、凸透镜和光屏放置在米尺旁．点燃蜡烛后，他还应调整火焰中心、凸透镜中心和光屏中心在．

（3） 调整后，把烛焰放在距凸透镜16cm处时（如图），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、的实像（填写像的性质）；（填光学仪器）就是利用这一成像规律工作的．

（4） 实验中，当小王用白纸遮掉凸透镜的上半部分时，光屏上成像的情况是（  ）

（5） 在上述实验的基础上，将蜡烛向远离透镜方向移动，要在光屏上得到清晰的像应将光屏（远离或靠近）透镜，光屏上的像（变大或变小或不变）．

（6） 随着蜡烛燃烧而变短，光屏上成的像将向（上/下）移动．由于影响到了实验的进行，这时最合理的调整是．

A．只需将凸透镜向下移动些           B．只需将光屏向上移动些

C．将凸透镜和光屏向下移一些         D．以上均可．

（1） 实验前要调整烛焰的焰心、透镜的光心、光屏的中心在同一高度，目的是．

（2） 把蜡烛放在2倍焦距外，在光屏上能够观察到的像是、立的像．利用这一原理制成．（选填“照相机”、“投影仪”、“放大镜”）如果保持光屏的位置不变，把蜡烛向凸透镜移动一小段距离时，要想在光屏上得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的（选填“凸透镜”或“凹透镜”）才能实现（选填“近视”或“远视”）眼就是利用这种透镜矫正的．

（3） 把蜡烛放在2倍焦距和一倍焦距之间的位置时，在光屏上出现清晰的烛焰像，此时蜡烛的像到凸透镜的距离所在范围是（选填“一倍焦距以内”、“2倍焦距和一倍焦距之间”、“2倍焦以外”）．

（4） 由实验可以得到的规律是：当蜡烛从远处向透镜靠近时，光屏上的像逐渐透镜，像的大小逐渐；当蜡烛位于时，可以在光屏上接收到像，并成实像；当蜡烛位于时，成放大的虚像．（选填“一倍焦距以内”、“2倍焦距和一倍焦距之间”、“2倍焦以外”）

（1） 他将蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，发现无论如何移动光屏总找不到像，其原因可能是．（写出一种即可）

（2） 调整好后，当蜡烛与凸透镜的距离为36cm时，可在光屏上得到倒立、的实像；再将蜡烛向凸透镜靠近一些，要获得清晰的实像．光屏应（选填“靠近”或“远离”）凸透镜．

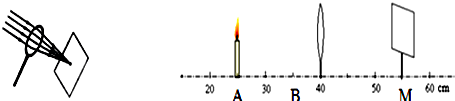

（1） 如图所示，当把蜡烛放在A位置时，光屏应向M点的（左/右）侧移动，才能接收到一个清晰的像；要使所成的像更大些，他应把蜡烛向A点的（左/右）侧移动；当蜡烛移动到B点时，无论怎样移动光屏都不能在光屏上得到烛焰的像，这时，通过透镜向烛焰同侧观察，能看到烛焰的虚像，把蜡烛放到B点（左/右）侧，可以使虚像更大．

（2） 实验中，当京京用白纸遮掉凸透镜的上半部分时，光屏上成像的情况是

（3） 随着蜡烛燃烧而变短，影响到了实验的进行，这时最合理的调整是

（1） 调整器材高度时，应（填“点燃”或“不点燃”）蜡烛．

（2） 器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像，这与（填“照相机”、“投影仪”或“放大镜”）的成像特点相同．

（3） 将蜡烛移动至20cm刻度处，应将光屏移动到       （填字母）范围的某一位置才能再次在光屏得到清晰的像．

（4） 将蜡烛移动至45cm刻度处时，取下光屏，从凸透镜右侧通过凸透镜可以看到烛焰的放大的（填“虚”或“实”）像．

（1） 江涛将其中一块凸透镜放在光具座上，当烛焰、透镜及光屏的位置如图所示时，恰能在光屏上得到一个清晰的像，则他选择的凸透镜的焦距为cm；

（2） 江涛将蜡烛和光屏的位置对换，发现在光屏上仍能成一清晰的像，此时像的性质是倒立、的实像；

（3） 实验（2）中，不改变各元件的位置，江涛换了另一块凸透镜，调节光屏的位置，此时（填“能”或“不能”）在光屏上找到烛焰的像，这是因为．

（1） 该凸透镜的焦距为cm。

（2） 实验前要调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在，其目的是。

（3） 当蜡烛、凸透镜位于图乙中刻度对应的位置时，光屏上得到一个清晰的像，该像是一个倒立的实像，此时所成的像与所成的像性质相同（选填“照相机”、“投影仪”或“放大镜”）

（4） 小红将蜡烛移动到35cm刻线处，仍保持凸透镜位置不变，再移动光屏，在光屏上会成清晰的、倒立（选填“放大”、“缩小”或“等大”）的实像。实验过程中，蜡烛在燃烧中不断缩短，导致光屏上的像向（选填“上”或“下”）移动。

（5） 小虎同学将蜡烛和透镜固定，无论怎样在光具座上移动光屏，都不能在光屏上得到清晰的像，原因可能是（写出一种即可）。

（1） 若保持凸透镜的位置不变，将蜡烛移至15cm刻度线处，此时应将光屏（选填“靠近”或“远离”）凸透镜，直到光屏上呈现烛焰清晰、倒立、的像。

（2） 若在图中的烛焰和凸透镜之间放一副眼镜，发现光屏上原本清晰的像变模糊了，将光屏向凸透镜方向移动适当距离后，光屏上再次呈现烛焰清晰的像，则该眼镜是（选填“近视”或“远视”）

（1） 如图甲，当他将蜡烛、光屏位置固定后，左右移动透镜，发现透镜在①②两个位置时，屏上都能得到倒立的像，则镜在①位置相比在②位置时，所上得到的像（选填“较大”或“较小”）。

（2） 当他将透镜和光屏的位置固定后，发现无论怎么移动蜡烛，在屏上都不能得到像（光具座足够长），为了在屏上得到清晰的像，他应将凸透镜（选填“靠近”或“远离”）光屏移动一些。经过调整，在屏上得到了清晰的像，他发现若将凸透镜用纸遮住一半，屏上将得到（选填“完整”或“一半”）的像；若将蜡烛稍微上移，屏上的像将（选填“上移”或“下移”）。

（3） 如图乙，他把“上”形状的遮光板放在蜡烛和凸透镜之间，则屏上观察到的形状是     。

（1） 图中光屏上呈一清晰的像，该像是倒立、（选填”放大”、“等大”或“缩小”）的实像

（2） 图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向（选填“左”或“右”）移动

（3） 图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏（选填“能”或“不能”，下同）承接到像，把光屏放在蜡烛的左侧，移动光屏承接到像．

（4） 图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是（选填“近视“或“远视”）眼镜的镜片．

（1） 由图甲可知，该透镜的焦距为cm。

（2） 实验时点燃蜡烛后，在光屏上得到蜡烛的像如图乙所示，若要使像成在光屏的中心，正确的调整办法是：（写出一种即可）

（3） 按图丙所示的位置进行实验，在光屏上得到一个清晰的像，保持蜡烛和凸透镜的位置不变，把光屏向左移动一小段距离后，要想在光屏上再次得到清晰的像，应该在蜡烛和凸透镜之间再放置一个适当的（选填“凸”或“凹”）透镜才能实现，（选填“近视”或“远视”）眼就是利用此类型的透镜矫正的。

（1） 实验过程中蜡烛燃烧后逐渐变短，则光屏上烛焰的像也将逐渐向移动；

（2） 记录实验数据如下表，请将所缺的实验数据和像的性质补充完整。

实验序号	物距	像距v/cm	像的性质
1	30	15	①
2	20	20	倒立、等大的实像
3	15	②	倒立、放大的实像
4	6	无	正立、放大的虛像

表格中①像的性质是，②像距是cm，根据实验序号4的成像规律，写出在生活中的一个应用③；

（3） 若已在光屏上成清晰的像，此时用遮光布遮住凸透镜的下小半部分，则所成的烛焰的像为（选填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整的像”）；

（4） 晓红在早上9：00利用太阳光进行观察凸透镜焦点的活动，她将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，她认为此点就是凸透镜的焦点。你认为她这种活动过程存在的问题是：。

（1） 小水滴可看作一个焦距很小的 镜，本实验以小水滴作为显微镜的 镜，它与被观察物体的间距为10-15mm，如左图所示．

（2） 如图所示中，任意滴一滴水滴，透过这个小水滴，如果看到一个与原来方向相同的、放大的箭头，在不调整与箭头的距离，应该把水珠变   （填“厚”或者”薄”），直至得到与原来方向相反的、放大了的箭头．如果废录音带盒的厚度是12mm，那么最终水滴凸透镜的焦距范围是：   ．

（3） 透过凸透镜去观察小水滴，使箭头、小水滴，凸透镜 ，并且保持凸透镜水平，看到的箭头相对于原来的箭头是 （填“正立”或“倒立”），如果要看到箭头更大的像，应把凸透镜略微向   （填“上”或“下”）移动．

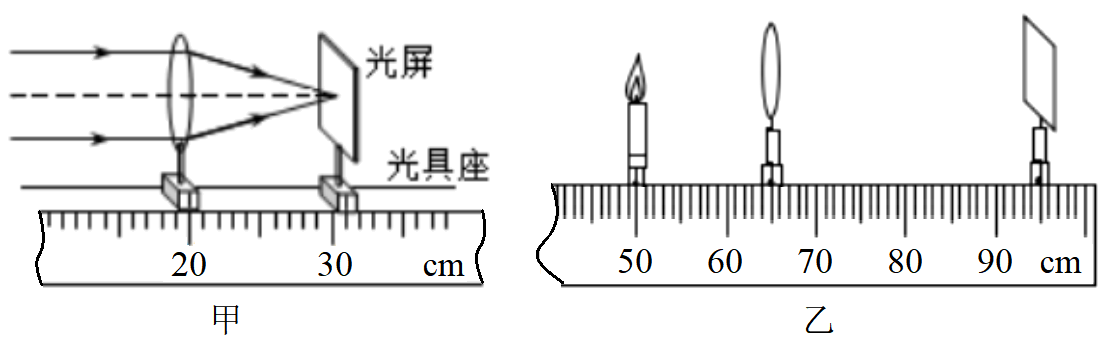

（1） 由图甲可知凸透镜的焦距是cm。

（2） 按图乙安装实验器材时。需要调节烛焰的中心、透镜的光心、光屏的中心在；

（3） 移动蜡烛和光屏，当他们处于图乙位置时，光屏上恰好能得到清晰的像，则该像是倒立（选填“放大”“缩小”）的实像。若保持凸透镜位置不变，将蜡烛移到30cm刻度线处，所成的像会逐渐变（选填“大”“小”）。
