第3节凸透镜成像的规律知识点题库

对于凸透镜的成像规律，我们可以通过如图所示的器材来进行探究．回顾探究的过程，以下说法中错误的是（）

A . 将蜡烛、透镜、光屏放在同一直线上，是为了让像位于光屏的中央 B . 改变蜡烛到透镜之间的距离、透镜和光屏之间的距离，我们可以在光屏上得到不同的像 C . 在光屏上得到的像都是倒立的 D . 在光屏上得到的像都是缩小的

小明同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜：

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图所示，则该凸透镜的焦距为 cm．
（2）正确安装调节好实验装置后，小明同学进一步实验，当把烛焰放在凸透镜25cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立（选填“放大”或“缩小”）的清晰的实像．
（3）应用（2）中描述的凸透镜成像原理，可以制成（选填“放大镜”、“投影仪”或“照相机”）．
（4）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜下半部分，则光屏上所成的像（选填“完整”或“不完整”）．

在探究“凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏放在光具座上，凸透镜固定在50cm处，并调节蜡烛、凸透镜、光屏三者的中心在同一高度，如图所示．

（1）当蜡烛放在光具座30cm处，移动光屏，光屏上得到倒立、等大的实像，则该凸透镜的焦距f=cm．
（2）当蜡烛放在光具座20cm处，移动光屏，得到像的特点是：倒立、（选填“放大”或“缩小”）的实像，就是利用这一原理制成的（填一光学仪器名称）．
（3）当蜡烛放在光具座上的45cm处，观察正立、放大的像（选填“实”或“虚”）．

如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是（）

A . 使屏远离透镜 B . 使屏靠近透镜 C . 使屏向上移动 D . 使屏向下移动

小明用如图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．

（1）该凸透镜的焦距是cm；
（2）图乙中烛焰在光屏上成的清晰像是的实像，若将蜡烛适当远离凸透镜，凸透镜和光屏不动，要想在光屏上得到清晰的像，可以在凸透镜前加一个（“凸透镜”、“凹透镜”），这类似生活中的镜（“近视眼”、“老花眼”）．

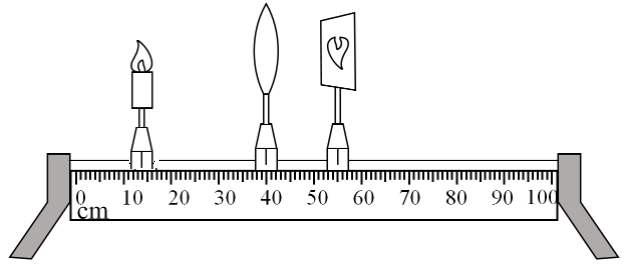

蜡烛在如图所示的位置光屏上成清晰的像．下列说法正确的是（）

A . 由图可知凸透镜的焦距是20cm B . 图中的成像特点与照相机的成像原理相同 C . 图中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分 D . 若保持凸透镜不动，互换蜡烛和光屏，光屏上会出现清晰缩小的像

小华在探究凸透镜成像的规律中：

（1）他将凸透镜正对着太阳，使之在光屏上形成最小、最亮的光斑，如图所示，则该透镜的焦距为cm．
（2）为使像成在光屏中央，应将蜡烛、凸透镜和光屏三者中心调节到同一．将蜡烛放在焦点以外时，都可以在光屏上成像（选填“实”或“虚”）．
（3）利用该透镜可制作眼镜（选填“远视”或“近视”）．

小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的（）

A . 正立放大的像 B . 倒立放大的像 C . 倒立缩小的像 D . 正立缩小的像

小韩同学带领本实验小组成员进行“探究凸透镜成像规律”的实验：

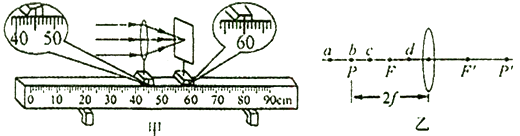

（1）由图甲可知，该凸透镜的焦距是cm .
（2）实验时凸透镜与光屏的高度已调好，但烛焰在光屏上像的位置偏高，要想使像成在光屏中央，应调节凸透镜向（填“上”或“下”）移动 .
（3）如图乙所示，若在光屏上（光屏未画出）得到清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四点中的点 .
（4）在做实验的过程中，有一只小虫飞到了凸透镜上，遮住了一部分凸透镜，小韩同学观察到光屏上的像.（选填“变大”、”变小”、“变暗”、”变亮“或”剩下半个烛焰”）

在“探究凸透镜成像规律的实验”中：

（1）如图甲，该凸透镜的焦距为 cm
（2）如图乙，此时光屏上成倒立、的实像，生活中的就是利用这个原理制成的
（3）实验一段时间后，蜡烛因燃烧变短，导致像呈在光屏上方，要使像能在光屏的中央，应将凸透镜向选填“上”或“下”调整．
（4）在上一步调整好后，取一副近视镜放在凸透镜和蜡烛之间，如图丙，要使光屏上还能呈清晰的像，可将蜡烛适当选填“左”或“右”移．
（5）如图丁，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中（选填A或B）处能观察到烛焰的像．

如图所示，蜡烛恰好在光屏上成清晰的像，将光屏移至刻度线l0cm处，蜡烛应向（远离／靠近）透镜方向移动，光屏上才能再次成清晰的像，保持透镜位置不变，仅将蜡烛和光屏位置交换，光屏上可观察到倒立的实像．

小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验.如图所示

（1）要使像能够成在光屏的中央，应将光屏向调整(上/下)；
（2）实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是cm；
（3）接着使烛焰向左移动一定距离，为了在光屏上再次成清晰的像，可以在烛焰和凸透镜之间增加一个度数合适的（近视/远视）眼镜.

在进行光学实验的探究过程中：

（1）小明同学用如图甲所示的装置研究光的反射规律，其中有一个可折转的光屏，这个光屏在实验中除了能呈现光外，另一个重要作用：用来可以验证反射光线是否与入射光线、法线在
（2）小明利用透明玻璃板、两段完全相同的蜡烛等器材探究平面镜成像的特点．选取两段完全相同的蜡烛的目的是比较物和像。
（3）小明同学在做“探究凸透镜成像规律”实验时，蜡烛、凸透镜、光屏的位置如图乙所示，点燃蜡烛后，光屏上得到了（放大／缩小）的实像，（填照相机、投影仪或放大镜），就是利用这一原理制成的．若将蜡烛向左移，要使光屏上出现清晰的像，光屏将向（左／右）移。

小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范。在图示位置时，烛焰恰好在光屏上成清晰的像。

（1）这个像的成像原理与（选填“放大镜”、“投影仪”或“照相机”）相同，若将蜡烛向右移动少许，则应将光屏向（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要些。
（2）现在凸透镜左侧附近放置一近视眼镜（图中未画出），这时需要将光屏向（选填“左”或“右”）移动才能在光屏上成清晰的像。
（3）实验过程中，蜡烛在燃放中不断缩短，导致光屏上的像向（选填“上”或“下”）移动。
（4）为了粗测凸透镜的焦距，小明上午第二课下课后，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直到地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置。旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是。

将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（）

A . f＜6cm B . 6cm＜f＜18cm C . 9cm＜f＜12cm D . 18cm＜f＜24cm

在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm。

（1）把点燃的蜡烛由图示位置移至光具座的10cm刻度线处时，需将光屏向（选填“左”或“右”）移动才能在光屏上成烛焰清晰，倒立、的实像。
（2）完成实验后，继续模拟远视眼的缺陷；给凸透镜“戴上”远视眼镜，调节光屏的位置，使烛焰在光屏上成清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为了在光屏上再次得到烛焰清晰的像，应将光屏（选填“远离”或“靠近”）凸透镜。

如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像（烛焰未画出）。以下说法中正确的是（）

A . 此透镜的焦距可能为15cm B . 此成像原理与放大镜成像原理相同 C . 此时若只向右移动凸透镜，能再次在光屏成清晰的像 D . 若将透镜换为焦距更小的凸透镜，则只将光屏右移就能再次接收到清晰的像

某同学在做探究凸透镜成像规律的实验时，将焦距为12cm的薄凸透镜固定在光具座上50cm刻度线处，如图所示。

（1）把光具座放在水平桌面上，将点燃的蜡烛、凸透镜和光屏依次固定在光具座上，接下来的实验操作是把烛焰、凸透镜和光屏的中心调整到；
（2）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上40cm刻度线处，通过移动光屏，在光屏上（选填“能”或“不能”）呈现烛焰清晰的像；
（3）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上10cm刻度线处，可在光屏上看到烛焰清晰、完整的像，则该像是倒立、的实像，此实验现象可以说明（选填照相机、幻灯机或放大镜）的成像特点。

小伟利用光具座进行了探究凸透镜成像规律的实验：

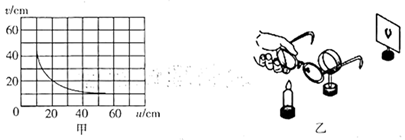

图片_x0020_100014

（1）为了使烛焰的像能成在光屏的中央；要调整烛焰、凸透镜和光屏的中心，在实验中他发现光屏上的像偏下，那么他应该把光屏向（填“上”或“下”）调节，使像最终成在光屏的中央；
（2）通过实验他得到了凸透镜的像距v和物距u的关系（如图甲所示），由图可知凸透镜的焦距是cm；
（3）如图乙所示，将—眼镜甲放在蜡烛与凸透镜之间，光屏上原来清晰的像变得模糊，只将蜡烛远离透镜移动时，又能在光屏上看到烛焰清晰的像，说明该眼镜为（填“凸透镜”或“凹透镜”）。

如图所示，在“探究凸透镜成像规律”的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰的像，下列说法正确的是（）

A . 该凸透镜的焦距可以是7cm B . 保持蜡烛和凸透镜的位置不变，换用焦距更小的凸透镜，将光屏向右移动再次出现清晰的像 C . 保持凸透镜位置不变，只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像 D . 将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
