关于远视眼的说法正确的是（）

A . 小明在医院经过鉴定是远视眼，说明他的眼睛非常好，看物体非常清楚 B . 远视眼要配戴凸透镜来看清近处物体 C . 远视眼是晶状体太薄，折光能力过强造成的 D . 远视眼不管看近处还是远处物体，成像都在视网膜的后面

在“探究凸透镜成像的规律”的实验中，小刚选用了焦距为10cm的凸透镜．

（1）他将蜡烛、凸透镜、光屏放在光具座上，并调节到如图所示的位置时，光屏上出现了倒立、（填“放大”、“缩小”或“等大”）的烛焰的像．
（2）若图中的点划线为凸透镜的主光轴，A点为烛焰上的一点，请通过作图确定凸透镜的一个焦点F和A点在光屏上的像A′的位置．
（3）小刚又把蜡烛移到光具座上35cm刻度线处，屏上的像变模糊了，此时他摘下自己的眼镜，放在蜡烛和凸透镜之间，只适当调整眼镜的位置，光屏上又出现了清晰的像，则小刚戴的是（填“近视”或“”）眼镜．
（4）接着他取下这个眼镜，保持此时蜡烛和凸透镜的位置不变，若使光屏上的像仍然清晰，应将光屏移至光具座上cm刻度线处．

在探究“凸透镜成像规律”的实验中．

（1）如图甲所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f= 　cm．
（2）如图乙所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上（填“能”或“不能”）得到清晰地烛焰像，因为
（3）如图丙所示，烛焰能在光屏上形成清晰地像，此像是、的实像．如果此时撤去光屏，人眼在如图所示的位置（选填“能”或“不能”）直接看到烛焰的实像．
（4）在图丙中，保持凸透镜的位置不变，如果蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向（选填“左”或“右”）移动．

在做“探究凸透镜成像规律”的实验中：

（1）一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，如图甲所示，则凸透镜的焦距为cm，调节光具座上烛焰、透镜和光屏三者的中心在；
（2）如图乙所示，烛焰恰好在光屏上成倒立、（选填“放大”、“缩小”或“等大”）的实像，生活中的（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理；
（3）在（2）小问的基础上将蜡烛远离凸透镜，则应将光屏（选填“远离”或“靠近”）凸透镜才能再次在光屏上成清晰的像．

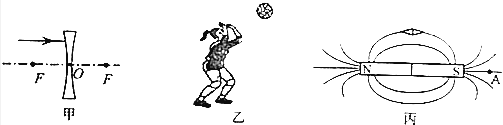

按要求作图：

（1）如图甲所示，一束平行于主光抽的光线射向凹透镜，请画出它的折射光线．
（2）如图乙所示，运动员将重2.7N的排球托起后，排球在空中继续向上运动，画出排球所受力的示意图．（不计空气阻力）
（3）如图丙所示，小磁针在条形磁体作用下处于静止状态．请标出小磁针的N极和A点处的磁场方向（用箭头表示）．

下列说法中不正确的是（　　）

A . 学生配带凹透镜可以矫正近视眼 B . 声波和光波都能传播信息和能量 C . 光在真空中的传播速度为3×10⁸m/s D . 声音在真空中的传播速度为340m/s

如图所示是“探究凸透镜成像”实验的装置．实验时，先调节烛焰、凸透镜，光屏三者的中心大致在同一高度上，然后不断改变蜡烛到凸透镜的距离，并移动光屏的位置，得到的实验数据如表．

实验序号	物距（cm）	像距（cm）	像的性质
实验序号	物距（cm）	像距（cm）	正倒	大小	虚实
1	40	13.3	倒立	大小	实像
2	30	15	倒立	缩小	实像
3	20	20	倒立	放大	实像
4	15	30	倒立	放大	实像
5	12	60	倒立	放大	实像
6	10		不成像
7	8		正立	放大	虚像
8	4		正立	放大	虚像

（1）图甲中所示的实验操作目的是什么？
（2）实验过程中，观察到随着蜡焰位置的变化，像的变化有两个转折点，分析表中数据据认为这两个转折点的位置在何处？它们分别是像的哪种变化过程的转折点？

光学器件在我们的生活、学习中有着广泛的应用．下面的介绍不切实际的是（）

A . 近视眼镜利用了凹透镜对光的发散作用 B . 照相时，被照者与相机的距离是在镜头的二倍焦距之内 C . 借助放大镜看地图时，地图到放大镜的距离应略大于一倍焦距 D . 阳光通过凸透镜可以点燃纸屑，这利用了凸透镜对光的会聚作用

小华让凸透镜正对着太阳光，拿一张白纸在它的另一侧前后移动，直到纸上的光斑变得最小、最亮，这个点叫做凸透镜的，用符号表示．

把一个凸透镜正对阳光，在镜下白纸上出现一个最小的亮点，这点叫，某同学在测该透镜的焦距f时，用太阳光垂直照射该透镜，另一侧白纸上出现一个较大的光斑，测得光斑到透镜距离是L，他得出该透镜的焦距一定小于L，他的判断（选填“正确”、“不正确”），理由是．

某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）

A . 该凸透镜的焦距是20cm B . 当u=15cm时，在光屏上能得到一个缩小的像 C . 当u=25cm时成放大的像，投影仪就是根据这一原理制成的 D . 把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小

下列光学元件中，对光线起发散作用的是（）

A . 凸透镜 B . 凹透镜 C . 平面镜 D . 潜望镜

下列有关光现象说法不正确的是（）

A . 雨后出现的彩虹是由于光的折射形成的 B . 远视眼镜利用了凸透镜对光的发散作用 C . 平面镜成像时，像、物到平面镜的距离相等 D . 人能通过平静的湖水看到自己的脸是光的反射现象

小乐和小霞分别探究“平面镜成像特点”和“凸透镜成像规律”，实验装置图分别如图甲和图乙所示：

（1）如图甲所示，小乐在探究“平面镜成像特点”的实验中：
①无论怎样移动后面的蜡烛，都不能与前面蜡烛的像完全重合．原因是；
②实验中，小乐只进行了一次实验，就得到了“像与物到镜面距离相等”的结论，这样得出结论的做法不合理之处是．
（2）如图乙所示，小霞在探究“凸透镜成像规律”的实验中：
①所成的像在光屏上方，应向方调整蜡烛，才能使成像在光屏中央．（填“上”或“下”）
②当蜡烛到凸透镜的距离为20cm时，移动光屏，直到光屏上成清晰的倒立、等大的像
③当蜡烛到凸透镜的距离为15cm时，移动光屏，直到光屏上成清晰的像，该成像规律在实际生活中的应用是（选填“照相机”、“投影仪”或“放大镜”）；
④当蜡烛到凸透镜的距离为12cm时，移动光屏，直到光屏上成清晰的像，此时观察像的大小，与②中所成像的大小相比（选填“变大”、“变小”或“不变”）；
⑤当蜡烛到凸透镜的距离为5cm时，为观察凸透镜成像特点，小霞应从图乙中凸透镜的（选填“左”或“右”）侧进行观察．
（3）对于平面镜成像和凸透镜成像，从成“虚像”和“实像”的角度进行比较可知，平面镜能成像，凸透镜能成像．

如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个清晰的像，应用这一原理可制成；再将蜡烛远离透镜，同时将光屏（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像。

某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（）

图片_x0020_1567894435

A . 该凸透镜的焦距是20cm B . 当u=15cm时，光屏上不能成像 C . 当u=25cm时成缩小的像，投影仪就是根据这一原理制成的 D . 把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小

在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距离凸透镜32cm处，在凸透镜另一倒距离凸透镜50cm处的光屏上得到烛清晰的像，该凸透镜的焦距应该满足的条件是（）

A . f<16cm B . 16cm<f<25cm C . 25cm<f<32cm D . 32cm<f<50cm

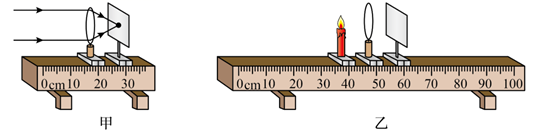

小阳通过实验研究凸透镜成像规律的应用。

（1）平行于凸透镜主光轴的入射光经透镜折射后如图甲所示，由此判断该凸透镜的焦距为cm。
（2）小阳将该凸透镜固定在光具座上50cm刻线处，把点燃的蜡烛置于凸透镜的左侧，光屏置于凸透镜的右侧，如图乙所示。调节烛焰、凸透镜和光屏的高度，使它们的中心在高度。

测绘人员绘制地图时，需要从飞机上对地面拍照，叫航空摄影，如果所用相机的镜头焦距为 5cm，则所成清晰的像与镜头的距离为（）

A . 5cm B . 略大于 5cm C . 略小于 5cm D . 10cm

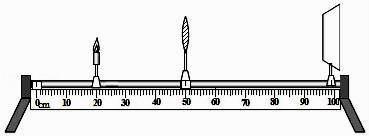

某同学用蜡烛、凸透镜和光屏等器材探究凸透镜成像的规律。

（1）用焦距为10cm的凸透镜进行实验，蜡烛和凸透镜放置在如图所示的位置，将光屏移动到图示位置时，光屏上得到烛焰清晰的、（填“放大”、“缩小”或“等大”）倒立的实像；
（2）该同学为了深入了解凸透镜成像的规律，继续实验，下列说法正确的是（填序号）；
①固定凸透镜，向左移动蜡烛，光屏向右移动才能得到清晰的像

②固定凸透镜，蜡烛和光屏互换位置，光屏上仍得到清晰的像

③蜡烛变短后，光屏上烛焰的像向下移动

④撤去光屏，眼睛在光屏的位置，通过透镜看不到烛焰的像
