第4节 光的折射 知识点题库

用激光笔沿图中所示的PO方向照射，一定能照射到尚未移动的小鱼或小鸟的是（　　）

一束光与水面成38°角入射，其反射光线与折射垂直．则反射角是，折射角是．

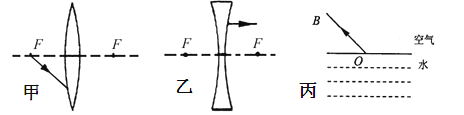

（1）由甲乙两图中的入射光线或折射光线，分别作出相应的折射光线或入射光线．

​

（2）图丙中光从空气斜射到水面发生反射和折射，OB为反射光线，作出入射光线和大致的折射光线．

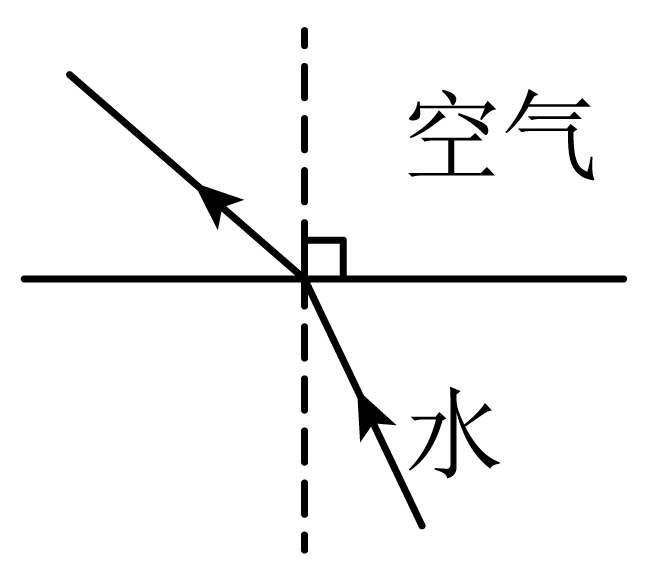

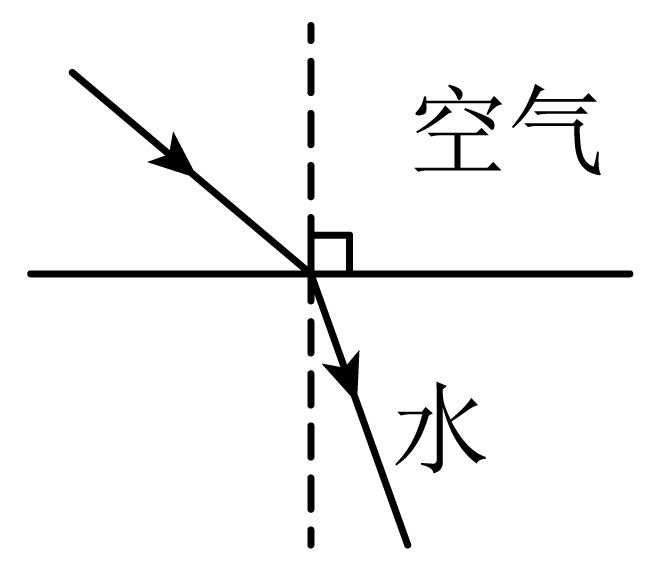

潜入水中工作的潜水员在水中看见岸上的路灯位置变高了．如图所示的四幅光路图中，哪一幅图能正确说明产生这一现象的原因（　　）

如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，请作出潜水员观察鱼、鸟的光路图 。

​

下列说法正确的是（   ）

如图所示，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A

①画出反射光线及对应的入射光线；

②大致画出入射光线进入水的折射光线。

如图，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.

下列是小明观察对岸的树木在水中倒影的光路图，正确的是（   ）

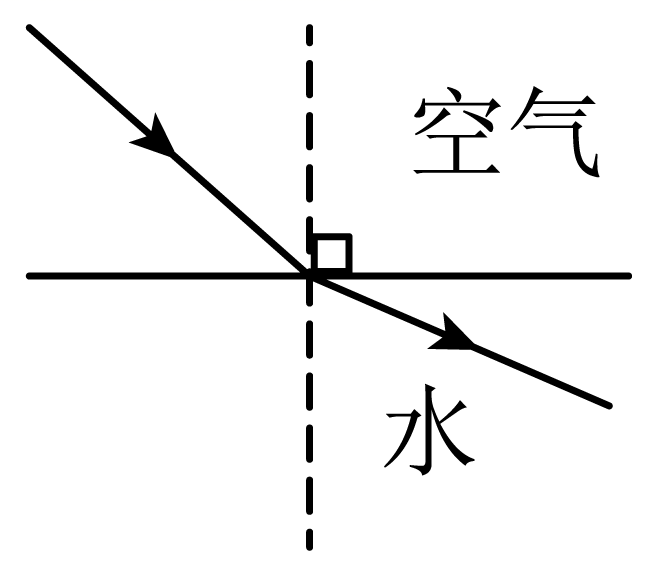

图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线。

下列有关光的现象中，不是由于光的反射形成的是（   ）

如图所示，是一条经水面反射后的反射光线，在图中画出其入射光线及对应的折射光线的大致方向。

凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫凸透镜的焦点，请你猜想，要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的位置，你猜想的依据是：在折射中光路是的。

如图所示在水面上方有一发光点S，发出三束光线分别射到容器底上的A点和B点，以及经水面反射后到达容器右侧壁上的C点（C点未标出），已知A点在S点的正下方，B点在A点的右侧，请根据光的折射、反射规律画出这三条光线到达A、B、C三点的传播路径并标出C点。

如图所示，请作出入射光线AO的反射光线OB和折射光线OC，并标出反射角的度数。

潜水员在水中看到岸上的树会比实际高度要高，图中符合该现象的光路图是（   ）



如图所示，人眼在A点观察到水中的点光源S所成的像处于B点位置，请画出人眼观察到像的光路图．

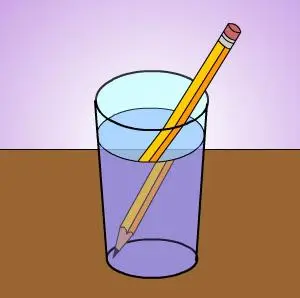

如图所示的现象属于光的折射的现象是（   ）

在“探究光从玻璃斜射入空气的折射规律”的实验中，小东借助激光笔、半圆形玻璃块和带刻度的光具盘完成了实验，观察到如图所示的1、2、3三条光束，并在光具盘上用笔描出了对应的光路。
