1. 解答题	详细信息
作图题：如图所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其它电器使用。

2. 解答题	详细信息
如图所示给出了几种元件。 ⑴在图上用笔画线表示导线，把电路元件连接起来，要求： ①灯L1与灯L2并联； ②滑动变阻器控制通过灯L2的电流大小。 ⑵在下边的方框内画出对应的电路图。

3. 单选题	详细信息
在如图所示的电路中，有可能造成电源和电流表都损坏的是（    ） A . B . C . D .

4. 实验探究题	详细信息

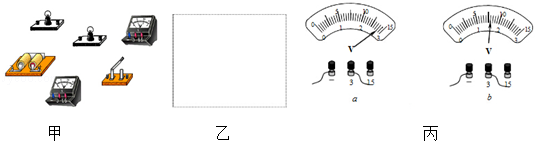

在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）。 （1） 在方框内画出电路图； （2） 用笔画线表示导线，将实物图连成实验电路； （3） 正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图丙a、b所示，则电源两端的电压为V，被直接测量的灯泡两端的电压为V。 （4） 由串联电路中用电器两端电压与电源两端电压的关系得：另一个灯泡两端的电压为V。

5. 单选题	详细信息
关于如上图电路的判断，正确的是(    ) A . 只闭合开关S1时，灯泡L1、L3并联 B . 只闭合开关S2时，灯泡L2、L3并联 C . 只闭合开关S2、S3时， 灯泡L1、L3串联 D . 闭合所有开关时，灯泡L1、L2并联，L3短路

6. 实验探究题	详细信息

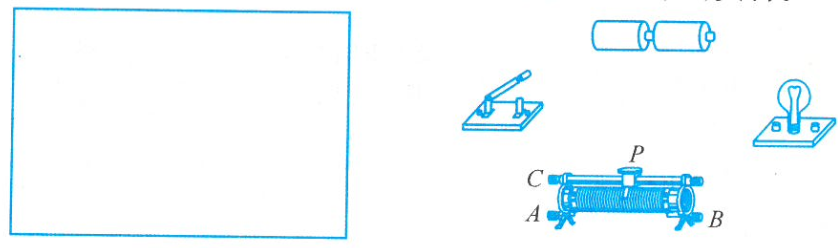

探究报告：用变阻器改变灯泡的亮度。 （1） 观察：实验室中有一滑动变阻器，铭牌上标有“20Ω 2A"字样 ，其含义是  。 （2） 设计实验：①要使变阻器能够控制灯泡的亮度，变阻器应该与灯泡串联还是并联？；②要能控制电路中电流的大小，应该使用图示变阻器的哪两个接线柱？；③连接实物时，滑片P应移到，其目的是。④请将你设计的实验电路图画在下面的方框内，用笔画线代替导线连接图中的实物。 （3） 进行实验。 如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表。

7. 填空题	详细信息
在方框中画出下图所示电路的电路图。

8. 单选题	详细信息
如图所示，选项中的四幅电路图中与实物电路图对应的是（    ） A . B . C . D .

9. 单选题	详细信息
将实物图连接情况绘成电路图，是一项重要的实验技能。下列所绘电路图中能与实物图对应的是（  ） A . B . C . D .

10. 单选题	详细信息
下列几组器材中，都是用电器的是(   ) A . 电灯、开关、电池 B . 开关、电灯、日光灯 C . 电灯、电动机、电视 D . 电池、电线、电灯
