浙江省杭州第二高级中学校2021届高三上学期通用技术12月仿真模拟考试试卷

浙江省杭州第二高级中学校2021届高三上学期通用技术12月仿真模拟考试试卷
教材科目：通用技术
试卷分类：高三上学期
文件类型：.doc
发布时间：2026-06-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题	详细信息
如图所示的儿童自行车车头设计的尺寸中，主要考虑人体动态尺寸的是（    ） A . ① B . ② C . ③ D . ④

2. 单选题	详细信息
如图所示为小明构思的冲压机的初步方案，4处与冲压机压杆连接，压杆可上下直线运动，拟采用电动机作为动力，1处为电动机输出转动轴，可顺时针转动。小明对1处与4处之间的连接设计了以下四种方案，其中合理的是（  ） A . B . C . D .

3. 单选题	详细信息
如图所示为一款智能擦窗机器人及其评价坐标图。它采用双吸盘真空吸附在玻璃上，智能规划清洁路径，移动式擦窗，长安全绳设计，适合玻璃、地板、工作台清洁。根据坐标图，下列说法中不恰当的是（    ） A . 双吸盘吸合，长安全绳设计，工作过程安全性高 B . 对产品的性价比进行评价 C . 适合玻璃、地板、工作台清洁，使用场合较多 D . 智能规划擦窗路径，擦拭效果较好

4. 单选题	详细信息
如图所示为一锉刀手柄， 以下尺寸标注中错标和漏标共有几处（    ） A . 2处 B . 3处 C . 4处 D . 5处

5. 单选题	详细信息
如图所示的四组三视图所表达的形体，左视图相等的一组为（    ） A . ①② B . ②③ C . ③④ D . ②④

6. 单选题	详细信息
如图所示为一款螺旋压紧机构 （1） 在力F作用下工件被压紧时，以下对于该装置的分析正确的是（    ） A . 杆1受拉，杆2受柱，杆3受弯 B . 杆1受拉，杆2受压，螺杆受扭转 C . 杆1受拉，杆2受拉，把手受弯 D . 杆2受拉，杆3受弯，螺杆受拉 （2） 小通用大小合适的铝块加工上题中的连杆2，下列说法不正确的是（    ） A . 合理的加工方式为：划线钻孔→倒角→锯割→锉削→攻丝 B . 锉削过：程中需用到半圆锉 C . 攻丝时需用台虎钳夹持并一直向下施加压力 D . 连杆二两端为光孔，适合用铆钉连接

7. 单选题	详细信息
如图所示是一款四足机器人，它的自平衡系统工作原理是：当机器人受到外力作用时，由惯性测量单元IMU模块测量出机器人当前的状态，经内置CPU进行分析计算，驱动电动机运转，电动机带动四足机器人的关节运动，使机器人的状态作相应调整，从而维持机器人的平衡状态。请根据示意图及其描述，完成下面小题。 （1） 下列关于该系统的说法中，不恰当的是（    ） A . IMU模块的精度是该系统优化的影响因素 B . 该机器人具有良好的移动性和平衡性，体现了系统的目的性 C . 使用一段时间后，该机器人的充电性能下降，体现了系统的动态性 D . 该机器人经CPU分析计算后驱动电动机运转，体现了系统分析的科学性原则 （2） 关于该机器人平衡控制系统，以下说法中不恰当的是（    ） A . 该系统为闭环控制系统 B . 控制量为电动机的转动量 C . 被控对象为四足机器人 D . IMU模块只检测输入量

8. 单选题	详细信息

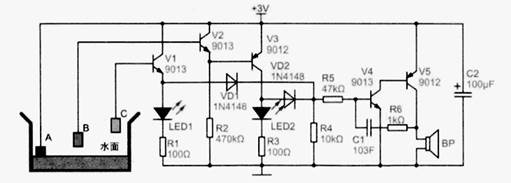

如图所示为双向水位报警电路，当水位过高或过低时均能发出报警声，根据要求完成下面小题： （1） 对于该电路中用到的元器件，以下说法中正确的是（    ） A . 只有交流信号才能使其发声 B . 为PNP型三极管，从左往右为EBC C . 左正右负，导通压降为0.7V左右 D . 长正短负，最大工作电压为100V （2） 对于该电路的理解，下列说法错误的是(    ) A . 水位在B以下或C以上，电路均会发出报警 B . VD1与VD2构成或门电路 C . 调小R6阻值，会使报警声音更平缓 D . LED1为高水位警示，LED2为低水位警示

9. 单选题	详细信息
如图是输入信号ABC与输出Y之间的逻辑关系，以下说法不合理的是(    ) A . 可以用三个或非门实现 B . 可以用三个与非门实现 C . 可以用两个与门一个或门实现 D . 可以用两个或门两个与门实现

10. 单选题	详细信息
如图所示为双稳态电路，三极管VT1，VT2均工作于开关状态，R2，R3阻值较大，初始状态S1，S2均断开，以下对于该电路的理解正确的是(    ) A . 初始状态红绿发光二极管同时亮 B . 初始状态红绿发光二极管都不亮 C . S2闭合S1断开，则绿灯亮，断开S2绿灯一直亮 D . S2闭合S1断开后，再断开S2，红绿灯交替闪烁
