浙江省Z20名校联盟(名校新高考研究联盟)2022届高三上学期通用技术8月第一次联考（暑假返校联考）试卷

浙江省Z20名校联盟(名校新高考研究联盟)2022届高三上学期通用技术8月第一次联考（暑假返校联考）试卷
教材版本：通用技术
试卷分类：通用技术高三上学期
试卷大小：1.0 MB
文件类型：.doc 或 .pdf 或 .zip
发布时间：2025-01-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题
如图所示是一款利用废弃的水果包装盒设计的垃圾箱，可以容纳大小不同的塑料袋。下列分析中不正确的是（    ） A . 垃圾箱边缘卡槽的深度，对人机关系没有直接影响 B . 可以容纳大小不同的塑料袋，主要考虑“环境”因素 C . 垃圾箱边缘的卡槽等距设计，体现了技术规范原则 D . 利用废弃的水果包装盒制作，体现了可持续发展原则

2. 单选题
构件1和构件2形成如图a所示的榫卯结构，构件1的结构如b所示。下列构件2的设计方案中正确的是（    ） A . B . C . D .

3. 单选题
通用技术课上，小明设计了如图所示的零件(图中R25的圆弧与直线相切)，请根据图完成下面小题。 （1） 图中漏标的尺寸共有（    ） A . 3处 B . 4处 C . 5处 D . 6处 （2） 用厚度为8mm、大小合适的钢板制作该零件，下列说法中不合理的是（    ） A . 在平口钳上钻孔时应集中注意力并戴上防护眼镜 B . 冲眼时，须用台虎钳夹持牢固，否则容易滑动 C . 正式锯割时，推锯加压、回拉不加压 D . 可用半圆锉锉削加工R48的圆弧 （3） 加工该零件时需吸用到一些钳工工具，下列钳工工具指配或使用不合理的是（    ） A . B . C . D .

4. 单选题
如图所示为某连杆机构，连杆2、连杆3与滑槽1连接。电动机带动曲柄转动使滑块1、和滑块2在滑槽内上下移动，下列关于该连杆机构的分析中不正确的（    ） A . 电机转轴与曲柄之间的连接属于刚连接 B . 图示转动状态下曲柄受弯曲、连杆I受拉 C . 图示转动状态下滑块1、滑块2都向上运动 D . 连杆2、连杆3应选用抗弯曲能力较强的材料制作

5. 单选题

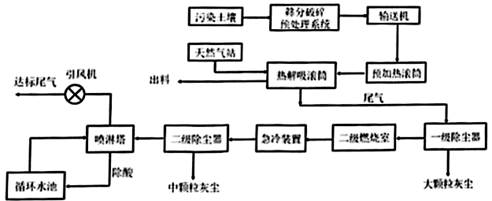

如图所示为某化工厂“污染土壤(含有受热易挥发的有机污染物)处理系统工艺流程。下列关于该工艺流程的分析不正确的是（    ） A . 预加热滚简加热和急冷装置冷却属于串行环节 B . 往热解吸滚筒中通天然气的日的是确保污染土壤加热到足够的温度，使有机污染物从土壤中得以挥发出米或被焚烧 C . 一级除尘和二级除尘环节不可以颠倒 D . 设计该工艺流程的主要H的是获取达标尼气

6. 单选题

如下图所示为伺服电机控制系统，转角和速度检测元件检测伺服电机的转动角度和速度，并反馈到伺服控制器(PLC)与设定值比较，伺服控制器根据偏差值发出运动信号，伺服驱动器将运动信号转变成相应的电流信号驱动伺服电机转动。请根据示意图及其描述完成下面小题。 （1） 关于该何服电机控制系统，下列分析中不正确的是（    ） A . 何服驱动器的性能是影响该系统优化的因素 B . 伺服控制器长期使用后控制精度降低，体现了系统的动态性 C . 选择何服控制器时，既要考忠转角和速度检测元件，又要考虑何服驱动器等，体现了系统分析的综合性原则 D . 伺服控制器根据转动角度和速度偏差值控制伺服电机转动，体现了系统的相关性 （2） 下列关于伺服电机控制系统的分析中不正确的是（    ） A . 转角和速度检测元件检测伺服电机的转动角度和速度，这个过程称为反馈 B . 被控对象是伺服电机 C . 输入量是设定转动角度和速度 D . 控制量是伺服驱动器发出的电流信号

7. 单选题
下列对通用技术课程中常用电子元器件的描述不正确的是（    ） A . 芯片名称为四2输入与非门 B . 图示元件为负温度系数热敏电阻 C . 测量结果说明三级管已经损坏 D . 图示为干簧管，两脚没有正负极之分

8. 单选题
如图所示是小明搭建的三极管实验电路，电压表读数为2V。下列关于该电路的分析中正确的是（    ） A . R2阻值变大，电流表读数变大、电压表读数变大 B . R1的阻值变大，电流表读数变小，三极管集电极电位升高 C . 逐渐减小R3的阻值，电流表读数变小、电压表读数变大 D . 逐渐增大R3的阻值的过程中，三极管不可能进入饱和状态

9. 单选题

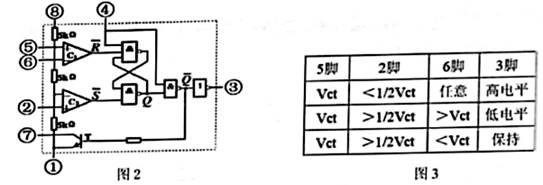

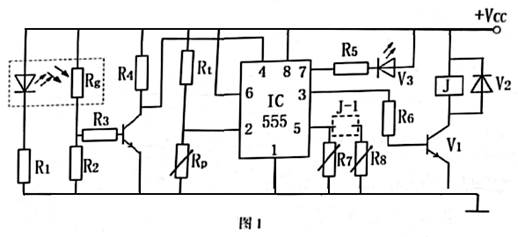

如图1所示是小雷设计的孵化箱温控电路，Rt为负温度系数热敏电阻。用发光二极管和光敏电阻来检测箱内是否有鸡蛋，箱内有鸡蛋时，Rg光照变弱。有鸡蛋时箱内温度低于36℃，加热器加热；箱内温度到达39℃，加热器停止加热；箱内无鸡蛋时，加热器不加热(555内部结构及555功能表如图2、图3所示)。请根据要求完成下面小题。 （1） 下列关于该电路的说法中不正确的是（    ） A . 加热器应该接到继电器的常开触点 B . Rp阻值变大，加热器开始加热的温度将低于36℃ C . 箱内有鸡蛋时，4脚输入高电平 D . 虚线框J-1选择常开触点 （2） 现要求调整下限温度为37℃，上限温度为38℃，下面调整方案正确的是（ ） A . 调大R7 ， 调小R8 B . 调大R7 ， 调大R8 C . 调小R7 ， 调大R8 D . 调小R7 ， 调小R8

10. 综合题

如图a所示是电梯曳引控制系统。其工作过程是：变频器将程序指令转化为合适频率及大小的电压信号，驱动曳引机卷动钢丝绳，调节轿厢和对重的平衡，实现轿厢和对重的升降运动，达到运输目的。请根据示意图和描述，完成以下任务： （1） 该曳引控制系统的控制手段和控制方式分别是、(在“A .自动控制：B .参动控制：C .开环控制：D .闭环控制”中选择合适的选项，将序号填入横线处) （2） 系统设计时，需要对悬挂的对重重量进行计算和反复调试，体现了系统分析的(在“A .整体性原则：B .科学性原则：C .综合性原则”中选择合适的选项，将序号填入横线处)； （3） 下列属于该引控制系统干扰因素的是(在“A .供电电压不稳：B .有人按下呼检按钮；C .轿厢和对重升降速度的改变”中选择合适的选项，将序号填入横线处)： （4） 变频器对电梯的控制是S型，即启动和停止加速度都比较缓和，从人机关系角度考虑，主要体现了目标 (在“A .高效：B .舒适：C .健康"中选择合适的选项，将序号填入横线处)； （5） 如图b所示是曳引机的结构图，下列关于驱动绳轮槽结构，其中最合理的是           。在下列选项中选择合适的选项，将序号填入横线处)。 A . B . C . D .
