1. 解答题

详细信息

如图所示电路中，电源电压为4.5V，滑动变阻器的规格为“30Ω 1A”

2. 单选题	详细信息
通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3 V的电源两端。下列分析正确的是( ) A . R_甲∶R_乙＝2∶1 B . U_甲∶U_乙＝2∶1 C . I_甲∶I_乙＝2∶1 D . I_乙∶I_甲＝2∶1

3. 填空题	详细信息
两个定值电阻R₁∶R₂＝5∶3，把它们串联起来接到某一电源上，它们两端的电压之比为，通过它们的电流之比是，把它们并联起来接到某一电源，它们两端的电压之比是，电流之比是。

4. 填空题	详细信息
两个电阻的规格分别为“6 V 0.2 A”和“3 V 0.3 A”，将它们串联后接入电路，其总电压不能超过V；将它们并联后接入电路，其总电流不能超过A。

5. 填空题

详细信息

小金制作了一个利用电压表测物体重力的小作品，它能在电压表盘上读出所放物体重力的大小，如图所示。

（1）当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电压表示数将(选填“增大”“减小”或“不变”)。
（2）一段时间后，在秤盘放2 N重的钩码时，表盘读数比2 N大，换不同重的钩码反复试验，每次读数都不同且大于钩码的重力。产生这一现象是由于____引起的(填字母)。

A . R₁短路 B . R₁断路 C . R₂短路 D . R₂断路

6. 解答题

详细信息

在综合实践活动中，为了防止某器械所受压力过大，科技小组设计了一个由压敏电阻控制的报警电路，如图所示，电源电压恒为15V，报警器(电阻不计)通过的电流达到或超过10mA会报警，超过25 mA会损坏。其阻值随压力F的变化规律如下表所示。

压力F/N	0	50	100	150	200	250	300	…
电阻R_X/Ω	500	480	460	440	420	380		…

7. 单选题

详细信息

如图所示，电源电压为4.5V，定值电阻R₀为10Ω，滑动变阻器R的规格为“20Ω　2A”，电流表和电压表量程分别选择“0～0.6A”“0～3V”。闭合开关S，电路正常工作时，下列叙述正确的是（）

A . 电流表示数最大值为0.6A B . 电压表示数范围为1～3V C . 滑动变阻器的功率可达0.5W D . 滑动变阻器的阻值变化范围为5～10Ω

8. 单选题	详细信息
图甲中的A、B分别为小灯泡和定值电阻的I-U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（） A . 小灯泡电阻随温度的增大而减小 B . 灯泡的实际电功率为0.6W C . 定值电阻的阻值为0.05Ω D . 定值电阻的电功率为0.8W

9. 填空题	详细信息
现有两个分别标有“6V 6W”和“3V 6W”的灯泡L₁和L₂ ，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是A。若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是V。

10. 单选题	详细信息

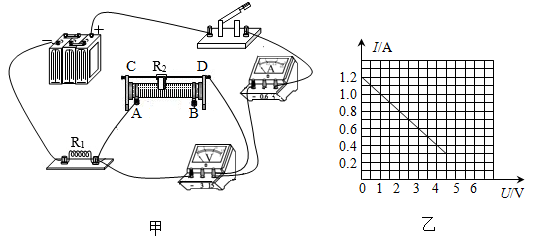

图甲电路中，电源电压不变，R₁是定值电阻，R₂是滑动变阻器。闭合开关，将变阻器滑片由一端移到另一端的过程中，两电表示数变化如图乙所示，则下列说法错误的是（） A . 电源电压为6V B . R₁的阻值为5Ω C . R₁的最大功率为7.2W D . 滑动变阻器的最大功率为1.35W
