浙教版科学八上第四章 第5节 电压的测量同步练习（中等难度）

在“研究串联电路电压特点”的实验中，某同学进行了如下探究：

【实验步骤】

①连接好如上图所示电路，闭合开关观察两灯发光情况；

②分别用电压表测灯L₁ ， L₂和电源两端电压，并将读数记录在表内．

请你在答题卷中用笔画线代替导线，将电压表接入电路中，测出电源电压．

【得出结论】比较表中数据可知：串联电路的总电压等于各分电压之和．

【反思交流】要使上述结论更具普遍性，同学们讨论了以下三种方案：

方案甲：反复断开，闭合开关，测出各电压值；

方案乙：更换不同规格的灯泡，测出各电压值；

方案丙：增加电池节数，测出各电压值．

以上三种方案，你认为不可行的是　　 ．

探究串、并联电路中的电压规律实验．

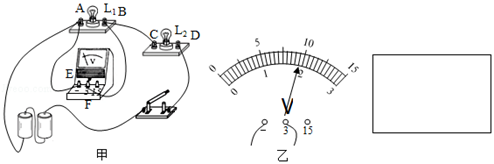

读图甲与图乙，回答下列问题。

【猜想与假设】串联电路总电压等于各用电器两端电压之和。

【设计与进行实验】

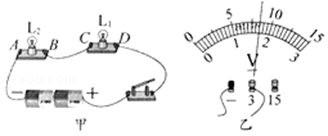

①按图所示的电路图连接电路；

②闭合开关，用电压表测出L₁两端的电压；

③在测L₂两端的电压时，李瑞同学为了节省时间，采用以下方法：

电压表所接的B点不动，只断开A点，并改接到C点上；

④测出AC间的电压。
