浙教版科学2018-2019学年八年级上学期第四章 小专题：欧姆定律的综合应用

浙教版科学2018-2019学年八年级上学期第四章 小专题：欧姆定律的综合应用
教材科目：科学
试卷分类：八年级上学期
文件类型：.doc
发布时间：2026-07-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 解答题	详细信息
如图所示的电路中，电源电压不变，电阻R1的阻值为20欧。当断开开关S1和S2、闭合开关S3时，电流表的示数为0.50安；当断开开关S2 ， 闭合开关S1、S3时，电流表的示数为0.90安。求： （1） 电阻R2的阻值； （2） 断开开关S1和S3 ， 闭合开关S2时，加在电阻R1两端的电压。

2. 解答题	详细信息
如图所示，定值电阻R1的阻值为10欧，滑动变阻器R的阻值变化范围为0～20欧，当滑片P移到R的最左端时，电流表的示数为0.6安，当滑片P移到R的最右端时，电流表和电压表的示数各是多少？

3. 解答题	详细信息
在如图（a）所示的电路中，电源电压U＝4伏，电阻R1＝20欧，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图（b）所示。求： （1） 电流表A1的示数。 （2） 滑动变阻器连入电路的阻值。

4. 解答题	详细信息
如图1所示的电路中，定值电阻R1为10欧，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示。求： （1） 电源电压； （2） 滑动变阻器的最大阻值。

5. 解答题	详细信息
如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为6伏保持不变。 （1） 当托盘为空时，R2电阻为欧； （2） 若托盘为空时，电流表示数为I1＝0.01安，求定值电阻R1的阻值； （3） 若放入某物体后，电流表示数为I2＝0.02安，求该物体的质量大小。

6. 解答题	详细信息

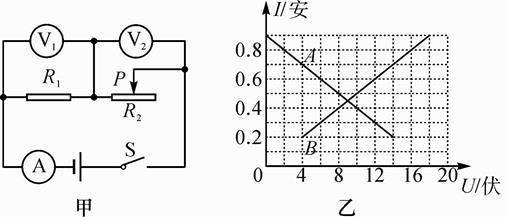

如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的U－I关系图象如图乙所示。求： （1） 电源电压为多少？ （2） 滑动变阻器的最大阻值是多少？

7. 解答题	详细信息
如图所示，甲为电路的连接情况，R1＝20欧，R2为滑动变阻器，乙为R3的I－U图像，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6安；若滑片P在b端，则电压表示数为8伏。求： （1） 电源电压； （2） 滑动变阻器R2的最大阻值； （3） 当S1、S2均闭合，且滑片P在a端时，求电流表的示数。

8. 解答题	详细信息

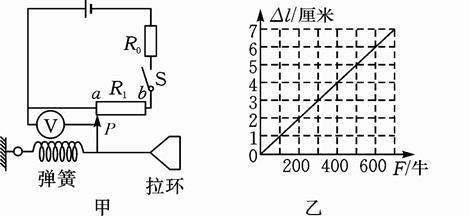

如图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起（P与R1间的摩擦不计）。电压表量程为0～3伏，a、b是一根长为6厘米的均匀电阻丝，阻值R1＝30欧，电源电压U＝6伏。 （1） 要保证电压表能正常工作，电路中R0至少应为。 （2） 当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为伏。 （3） 已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示，若R0＝45欧，通过计算说明，开关S闭合后，当电压表指针指在0.8伏处，作用在拉环上水平向右的拉力为多大？此拉力器的量程为多少？
