2017-2018学年初中科学中考复习突破实验探究题03：压力和压强

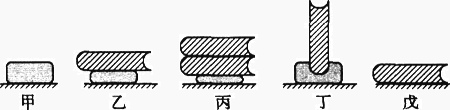

如图所示，小刚为了探究：压强可能与受力面积和压力的大小有关，找到了下面器材：规格相同的两块海绵、三本字典．设计了下面的实验：图甲海绵平放在桌面上；图乙海绵上平放一本字典；图丙海绵上叠放两本字典；图丁海绵上立放一本字典；图戊一本字典平放在桌面上．

如下图甲所示，此装置叫压强计，其用途是可以测量液体内部的压强.它的构造主要包括U型玻璃管、金属盒、橡胶管和支架等部分.甲图中当金属盒上的橡皮膜受到压强时，U型管两边的液面会出现高度差；压强越大，液面的高度差也越大.如图乙所示，若把金属盒放入液体中，U型管内液面出现高度差，说明液体内部存在压强.

小明利用上述装置进行探究液体内部压强规律，下表是小明探究过程中记录的实验数据：

序号	液体	深度/cm	橡皮膜方向	压强计
				左液面/mm	右液面/mm	液面高度差/mm
1	水	3	朝上	186	214	28
2		3	朝下	186	214	28
3		3	朝侧面	186	214	28
4		6	朝侧面	171	229	58
5		9	朝侧面	158	242	84
6	盐水	9	朝侧面	154	246	92

某科学实验小组利用注射器、弹簧测力计、刻度尺等器材测量大气压强的值，实验步骤如下：

如图1，用细尼龙绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活塞刚被拉动时，记下弹簧测力计的示数为30N；

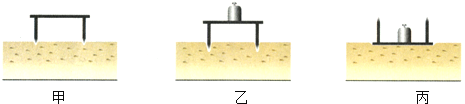

小明在探究“压力的作用效果与压力和受力面积的关系”的实验中，做了如图所示的甲、乙、丙三组实验：

 在“探究液体压强与哪些因素有关”的实验中，小芳猜想：液体的压强可能与液体的密度、深度等因素有关．

洗衣服时，小科发现肥皂泡在不断地破裂．小科觉得，肥皂泡的破裂可能与肥皂泡内气压大小有关，而肥皂泡内的气压大小可能与肥皂泡的半径大小有关．为此小科用如图所示的装置进行探究：

【实验步骤】

①闭合阀门3，打开阀门1和2，吹出较大的肥皂泡A，闭合阀门2；

②打开阀门3，用同一肥皂水吹出较小的肥皂泡B，闭合阀门1；

③打开阀门2，观察并记录实验现象．

【实验现象】肥皂泡A变大，肥皂泡B变小．

水平实验桌面上有微小压强计、刻度尺和装有适量水的A、B两个烧杯．小亮学习了液体内部压强跟哪些因素有关的知识后，又提出了新的猜想，为此他利用提供的实验器材进行了如下实验探究。

m

①将微小压强计的探头放入A烧杯的水中，探头到烧杯底的距离L为6cm，如图甲所示，记录微小压强计U形管两侧的液面高度差h₁；

②将微小压强计的探头放入B烧杯的水中，探头到烧杯底的距离L为10cm，如图乙所示，记录微小压强计U形管两侧的液面高度差h₂；

小亮发现h₁大于h₂ ， 于是小亮得出结论“液体内部任意一点的压强跟该点到容器底的距离L有关”。

请你利用这些器材，设计一个实验证明小亮的结论是错误的，写出实验步骤和实验现象。

小明同学通过实验研究浸在液体中的物体对容器底部所受液体压强变化的影响．首先，他将一个圆柱体放入足够深的水槽中，圆柱体浮在水面上，并利用仪器测得水槽底部所受水的压强，实验初始状态时水槽底部所受水的压强为3000.00帕．然后，他在圆柱体上逐个放上与圆柱体底面积相同的圆板（圆板的厚度与材质相同），观察圆柱体在水中所处的状态，并记录下水槽底部所受水的压强．表一、表二为两位同学记录的实验数据及观察到的实验现象。

表一

实验序号	所加圆板个数	水槽底部所受水的压强（帕）
1	1	3015.00
2	2	3030.00
3	3	3045.00
4	4	3060.00

表二

实验序号	所加圆板个数	水槽底部所受水的压强（帕）
5	5	3071.25
6	6	3078.75
7	7	3086.25
8	8	3093.75

在学习压强的知识时，几位同学想利用老师准备的如图所示的器材：①用钉子做腿的小桌、②海绵、③砝码　④木板、⑤盛有适量水的矿泉水瓶、⑥装有沙的容器等器材进行探究“压力的作用效果与哪些因素有关”实验。

某小组同学用U形管压强计研究甲、乙两种液体内部的压强规律，记录实验数据如下表所示。(液体甲的密度小于液体乙的密度)

液体甲			液体乙
实验序号	金属盒深度(厘米)	U形管两侧液面高度差(厘米)	实验序号	金属盒深度(厘米)	U形管两侧液面高度差(厘米)
1	10	6	4	10	7
2	20	11	5	20	13
3	30	15	6	30	18
