浙教版科学九年级上册 3.4简单机械（杠杆） 培优练习

如图所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，如果两球以相同速度同时匀速向支点移动，则杠杆(     )

神奇的10N弹簧测力计

李华家养了一条宠物狗，他想知道他的宠物狗究竟有多重，可身边只有一个称量范围是0～10N的弹簧测力计（用此测力计直接称量是不可能的），一把木质米尺（重力可不计），这可怎么测量？李华犯了愁，小明眼珠机灵一转，于是又找来一些辅助绳子，很快测量出了小狗的重力．聪明的你根据小明的计策，回答下列问题：

一根粗细均匀，长度为1m的木棒AB，将其浸没在水中，并使其可绕B端的水平轴自由转动．为使A端不上浮且维持木棒AB始终水平静止．在A端对其施加一个（方向待求的）力F_A=25N，已知木棒重G=100N，木棒的密度和水的密度关系为：ρ_木=0.8ρ_水 ， ρ_水=1×10³kg/m³ ．

求：

一根金属棒AB置于水平地面上，今通过弹簧测力计竖直地将棒的右端B缓慢拉起，如图甲所示，在此过程中，弹簧测力计对棒所做的功W与B端离开地面的高度x的关系如图乙所示，请根据图象解答下列问题．

某人在动物园内，用弹簧测力计称出了一头大象的质量，在称象过程中，他用到了吊车、铁笼和一根很长的配槽钢等辅助工具，操作步骤如下：

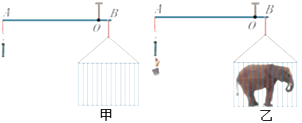

a．如图甲所示，将铁笼系于槽钢上的B点，当吊车吊钩在槽钢上的悬吊点移至O点时，槽钢在水平位置平衡；

b．将大象引入铁笼，保持吊钩悬吊点O点和铁笼悬挂点B点的位置不变，用弹簧测力计竖直向下拉住槽钢的另一端，使之再次在水平位置平衡，如图乙所示，测得OB=8cm，OA=12m，弹簧测力计的示数为300N，根据上述数据测出了大象的重量。

如图，OAB是杠杆，OA与BA垂直，在OA的中点挂一个10N的重物，加在B点的动力使OA在水平位置保持静止（杠杆重力及摩擦均不计），则（   ）

一块厚度、密度均匀长方形水泥板平放在水平地面上，现分别用竖直向上的力F_甲和F_乙作用在不同的位置(如图甲、乙)，将其一端缓缓抬离地面，则下列说法正确的是（   ）

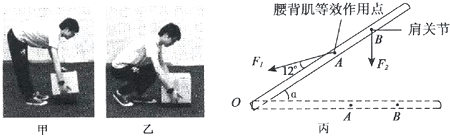

从地面上搬起重物我们的常见做法是弯腰（如图甲）或人下蹲弯曲膝盖（如图乙）把它搬起来，哪种方法好呢？下面就建立模型说明这个问题。把脊柱简化为杠杆如图丙所示，脊柱可绕骶骨（轴）O转动，腰背部复杂肌肉的等效拉力F₁作用在A点，其实际作用方向与脊柱夹角为12°且保持不变，搬箱子拉力F₂作用在肩关节B点，在B点挂一重物代替箱子。用测力计沿F₁方向拉，使模型静止，可测出腰背部复杂肌肉拉力的大小。接着，改变脊柱与水平面的夹角即可改变杠杆与水平面的夹角α，多次实验得出结论。

如图所示，有一长方体平台，轻质杆AD放在台面BC上，且AB-CD= BC，杆两端分别挂重物Ga和G，物重Ga=9N恒定不变，要使杆AD平衡，则

一扇矩形窗户，重为60N（设重力作用在几何中心），高0.9米，宽0.4米，靠铰链A和B固定在窗户框架上，并可以绕AB形成的竖直轴线转动，其中AB=0.6米。
