2020年中考科学一轮复习13.物质科学-电和磁

一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（   ）

能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。下列说法正确的是（   ）

如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。关于这个实验的说法正确的是（   ）

如图所示，磁悬浮地球仪的工作原理是：磁极相互排斥。磁悬浮地球仪悬浮静止时，底座对地球仪的斥力与地球仪受到的重力（选填“是”或“不是”）一对平衡力。

如图所示，闭合开关S，电磁铁上方的烧杯内漂浮着一个空心小铁球，此时电磁铁A端为极；将滑片P向右滑动，空心小铁球浸入水中的体积。（选填“变小”、“变大”或“不变”）

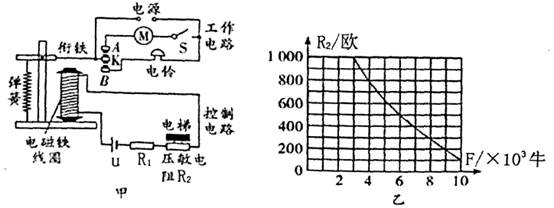

电梯为居民出入带来很大的便利。出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发声报警，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6伏，保护电阻R₁=190欧，置于电梯下方的压敏电阻R₂的阻值随压力F大小变化如图乙所示，电梯自重3000牛，电磁铁线圈的阻值为10欧。

如图是温度自动报警器工作电路，在水银温度计上部插入一段金属丝，当温度达到金属丝下端所指示的温度时（   ）



近年来，磁悬浮盆栽备受人们关注。如图是一盆磁悬浮盆栽，花盆底部有磁体，底座内装有电磁铁，盆栽能在空中自由悬浮并转动，给该盆栽浇水前后（   ）

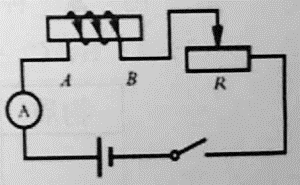

如图所示是某学习小组同学设计的研究“通电螺旋管磁性强弱可能跟线圈匝数多少有关”的实验电路图。实验步骤如下：

步骤一：实验时，用铁钉和漆包线绕制匝数为20匝的电磁铁，并接入电路中的AB两端，其他如图正确连接。

步骤二：闭合开关，调节滑动变阻器使电流表示数为1A，用电磁铁去吸引大头针，记录数据。

步骤三：断开开关，用匝数为50匝的电磁铁替换20匝的电磁铁。闭合开关，再用电磁铁去吸引大头针，记录数据。

如图所示的环保型手电筒,筒内没有电池,使用时只要来回摇晃手电筒,使磁体在线圈中来回运动,灯泡就能发光,这种手电筒电源的工作原理是(   )
