2018年中考科学错题集训24：光学实验探究题

在探究“光反射时的规律”实验中，某小组实验步骤如下：

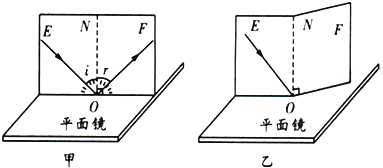

A．把一个平面镜放在水平桌面上，再把一张硬纸板竖直地立在平面镜上，纸板上的直线ON垂直于镜面，如图甲所示。

B．让一束红光贴着硬纸板沿着某一角度射到O点，经平面镜反射，沿着另一方向射出，在纸板上用笔描出入射光线EO和反射光线OF的径迹．改变入射光线的方向，重做两次，换用另一种颜色的笔，记录光的径迹（如甲图）

C．取下硬纸板，用量角器测量NO两侧的角i和角r；

D．纸板ENF是用两块纸板连接起来的，把纸板NOF向前折或向后折，观察反射光线。（如乙图）

根据上述实验步骤，回答下列问题：

为了研究光的反射规律，小亮进行了下面的实验：

照右图那样，把一平面镜M平放在平板上，把一个画有角度的白色硬纸板竖立在镜面上，硬纸板是由E、F两块粘接而成，可绕接缝ON转动，ON垂直于镜面．

小文在探究光的折射规律时，将光从空气分别射入玻璃和水中，其实验过程如下：

实验一：将光从空气射入玻璃中

①将半圆形玻璃砖放在标有角度的圆盘上，如图甲所示；

②将一束激光从空气射向玻璃砖的圆心O处，激光在O处发生折射，记录入射角和折射角；

③逐渐增大入射角，重复步骤②。

实验所测数据  如表格一所示：

表格一

实验二：将光从空气射入水中

①将标有角度的圆盘按图乙所示安放；

②将一束激光从空气射向水面O处，激光在O处发生折射，记录入射角和折射角；

③逐渐增大入射角，重复步骤②。

实验所测数据如表格二所示：

表格二

由实验数据可得：

小林在探究光的折射规律时发现：当光由空气沿半圆玻璃砖边缘垂直射入圆心处发生反射和折射时，不断加大入射角会发生折射光消失而反射光却变得更亮的情况，如图所示，老师告诉他这是光的全反射现象．

课后，小林查到光从玻璃射向空气时的一些数据如下表：

所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成一个最小最亮的光斑，如图（a）可知凸透镜的焦距是cm；现把蜡烛放在距凸透镜35cm处（如图b），在凸透镜另一侧前后移动光屏，光屏上可以看到一个（选填“放大”、“缩小”或“等大”）的清晰像．这时，若给凸透镜“戴”上近视眼镜，则要想在光屏上看到像，需将光屏（选填“靠近凸透镜”、“远离凸透镜”或“不动”）．

小明在“探究凸透镜成像规律”时，将焦距为20cm的凸透镜A固定在光具座上35cm刻度线处，将点燃的蜡烛，在光具座上5cm刻度线处，移动光屏，使蜡烛在光屏上成清晰的像，如图甲所示．接着他保持蜡烛的位置不变，将凸透镜A换为B，并保持位置不变，移动光屏，使蜡烛在光屏上成清晰的像，如图乙所示．

如图是同学们探究“平面镜成像特点”的实验情景，在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后B处出现蜡烛的像

艺馨利用如图所示的装置进行探究“平面镜成像特点”的实验．实验步骤如下：

（1）将一块薄玻璃板竖直立在铺有白纸的水平桌面上；

（2）取两支相同的蜡烛A和蜡烛B，点燃玻璃板前的蜡烛A，并移动玻璃板后的蜡烛B，使它与蜡烛A在玻璃板后所成的像完全重合，并用笔在白纸上标记出蜡烛A和蜡烛B的位置；

（3）多次改变蜡烛A的位置，重复前面的步骤；

（4）用刻度尺分别测量蜡烛A和蜡烛B到玻璃板的距离．

在此实验中：

​

 小明同学在做“探究平面镜成像的特点”的实验时，想起了走过教学大楼门厅内的大平面镜时的情景：靠近镜子时，感觉自己的像变大了，远离镜子时感觉像变小了．自己的感觉对吗？在老师和同学们的帮助下小明进行了实验探究．小明所用的实验装置如图所示（其中的透明玻璃板作为平面镜），主要实验步骤如下：

（1）在玻璃板前面放置一支点燃的蜡烛A．在玻璃板后面移动一支没有点燃的相同的蜡烛B．当把蜡烛B移动到某一位置的时候，发现蜡烛B与蜡烛A的像重合，测量并记录此时物、像和玻璃板之间的位置关系．

（2）多次改变蜡烛A到平面镜的距离，在平面镜后移动蜡烛B，发现总能找到一个对应位置，在镜前从不同角度观察，蜡烛B与蜡烛A的像均重合，测量并记录每次实验的相关数据．

请根据以上叙述回答下列问题：
