初中科学2022年中考二轮复习专题：8物理解答题

根据透镜知识，回答下列问题。

潜水员在水中A点，看到岸边物体B的像B'，请在图中画出B'的大致位置，并画出光路图。

在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域(盲区)，人或其他车辆应尽量避免进入盲区。如图所示，S为驾驶员眼睛位置，MN为左侧后视镜左右两边界点，请作出反射光线NS的人射光线，并标出BM到车左侧(虛线所示)之间的盲区。

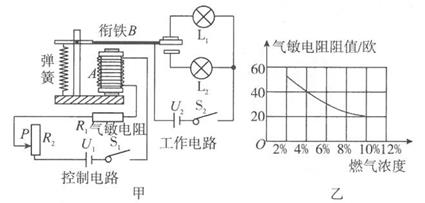

如图甲所示是一家庭燃气报警器的部分电路示意图，其中控制电路中的R₁是由气敏电阻制成的传感器，R₁的阻值与燃气的浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压U₁为3伏且保持恒定，闭合开关S₁、S₂ ， 移动滑动变阻器R₂滑片P的位置，当控制电路中的电流为0.03安时，电磁铁A恰好能将衔铁B吸下，工作电路中相应的灯亮起而报警。(电磁铁线圈的阻值忽略不计)

随着科技的发展，智能机器人不断出现在宾馆、医院、车站等公共场所。被誉为抗疫“智”先锋的医用消毒机器人，可在无人环境下自主导航，利用闪蒸技术360°无死角消毒，在此次抗击“新冠肺炎”疫情中发挥着重要作用。某品牌消毒机器人部分参数如下表：(g取10牛/千克)

XX牌消毒机器人
项目	参数
机身自重/千克	80
运行速度/(米·秒)	1

请分析计算下列问题：

在高速公路上，一些司机为了降低运营成本，肆意超载，带来极大的危害。按照我国汽车工业的行业标准，载货车辆对地面的压强应控制在7×10⁵Pa以内。有一辆行驶在水平路面上自重为2 000 kg的6轮汽车，已知该车在某次实际运营中装货10 t，每个车轮与地面的接触面积为0.02 m²。求：(g取10 N/kg)

磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”。为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图1所示的电路，图甲电源电压为6V，R为磁感应电阻，其阻值随磁感应强度变化的关系图线如图2。

小明设计了一种“闯红灯违规证据模拟记录器”，可拍摄照片记录机动车辆闯红灯时的情景，如图甲所示。其工作原理是当光控开关接收到某种颜色的光时，开关自动闭合，且当压敏电阻受到车的压力，使它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射时自动断开，衔铁没有被吸引，工作电路中的指示灯发光。

弹簧测力计能测力大小，也能“测”物质密度。如图，用细线系住金属块挂在弹簧测力计上，先后在空气中、浸没在水和盐水中测量，读数分别为F₁=2.7N、F₂=1.7N，F₃=1.5N。请求出：

小明参加学校项目化学习挑战赛——设计制作“电热点火器”。

项目要求：

⑴“电热点火器”点燃棉花所用的时间越短，得分越高。

⑵器材：干电池2节，开关1个，导线若干，3条等长的电热丝，设计时只能选其中一条，型号如下表所示。

⑶“电热点火器”的电路自主设计。

项目设计：下图是小明设计的原理图，点火器中电热丝有甲、乙两种连接方案，两种方案中ab间连接的电热丝总长度相等，中间包裹等量的易燃棉花。

为了能使项目取得佳绩，你会帮助小明选择哪种电热丝材料和连接方案，请解释你的选择理由。

电热丝材料	直径售(毫米)	每米电热丝的阻值(欧)
镍铬合金	0.17	40
铁铬铝合金	0.17	80
钨丝	0.17	300
