初中科学浙教版八年级上册期末复习20：欧姆定律及其应用

初中科学浙教版八年级上册期末复习20：欧姆定律及其应用
教材科目：科学
试卷分类：八年级上学期
文件类型：.doc
发布时间：2026-06-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题	详细信息
如图甲所示电路，分别把定值电阻R1、R2（R1>R2)接入A、B之间后进行实验，并根据电流表和电压表示数画出A、B之间电阻的P-U图像，如图乙所示。如果把R1和R2并联后接入A、B之间进行实验，同理，可以在图乙中画出它的P-U图像③。则图像①所对应的电阻和图像③所在的区域分别是（   ） A . R1和Ⅰ B . R1和Ⅲ C . R2和Ⅰ D . R2和Ⅲ

2. 单选题	详细信息
一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（    ） A . 4V B . 10V C . 0.25V D . 100V

3. 单选题	详细信息
如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是（    ） A . 电流表A示数与电流表A2示数的差不变 B . 电流表A1示数与电流表A2示数的和变大 C . 电压表V示数与电流表A示数的比值变小 D . 电压表V示数与电流表A2示数的乘积变大

4. 单选题	详细信息
如图所示为某种油库油量系统的的结构示意图，油量表可以用电流表，也可用电压表，则下列说法正确的是（    ） A . 若油量表是电流表，示数减小时表示油液面上升，电路的总电阻变大 B . 若油量表是电压表，示数减小时表示油液面上升，电路的总电阻变大 C . 若油量表是电流表，示数减小时表示油液面下降，电路的总电阻变大 D . 若油量表是电压表，示数减小时表示油液面下降，电路的总电阻变小

5. 单选题	详细信息
如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，则正确的是(    ) A . R1＝8Ω B . R2＝8Ω C . R1＝20Ω D . R2＝20Ω

6. 单选题	详细信息
将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察到电表示数的变化情况应该是（    ) A . 电流表 和电压表 的示数均变小 B . 电流表 的示数变小，电压表 的示数变大 C . 电流表 和电压表 的示数均变大 D . 电流表 的示数变大，电压表 的示数变小

7. 单选题	详细信息
如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关Ｓ1 ， 断开、S2闭合，电流表的示数为0.3A，则正确的是(    ) A . R1=8Ω B . R2=8Ω C . R1=20Ω D . R2=20Ω

8. 解答题	详细信息
在如图甲所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为30Ω、同时闭合开关S和S1 ， 电流表的读数如图乙所示，求： （1） 通过电阻R1的电流； （2） 电阻R2的阻值。

9. 填空题	详细信息

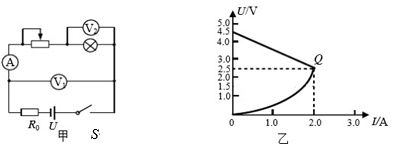

如图甲所示，电源电压为U保持不变，R0为定值电阻。闭合开关S，电流表A的示数为I，电压表V1的示数U1 ， 电压表V2的示数为U2。移动滑动变阻器滑片得到在不同电流下的U1﹣I图像和U2﹣I图像，如图乙所示。 （1） 随着电路中电流的增大，电压表V1的示数U1（填“减小”或“增大”，下同），电压表V2的示数U2。 （2） 在U﹣I坐标中两条图像在Q点相交，此状态滑动变阻器连入电路的阻值是Ω。 （3） 根据图像可求得：电源电压U=V；定值电阻R0=Ω。

10. 单选题	详细信息
如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向左移动时，电流表和电压表的示数变化情况分别为(    ) A . 电流表的示数变小，电压表的示数变大 B . 电流表的示数变大，电压表的示数不变 C . 电流表的示数变小，电压表的示数不变 D . 电流表的示数变小，电压表的示数变小
