1. 填空题	详细信息
如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱 (选填“a、b” 、“b、c” 或“a、c” )和灯泡联后接入电路中。

2. 实验探究题

详细信息

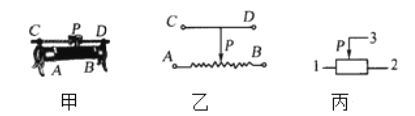

如图所示，甲图是滑动变阻器的实物图，乙图是其结构图，丙图是其电路符号，请回答下列问题。

3. 实验探究题	详细信息
如图甲、乙为部分电路图和滑动变阻器的结构示意图。（1）当滑片P向左端移动时，为了使电灯L变暗，则应把滑动变阻器的哪两个接线柱分别与电路中的M、N相连? 。（2）若把滑动变阻器的接线柱A、C分别与电路中的M、N相连，当滑片P向右端移动时，电流表示数将变，电灯亮度将变。

4. 实验探究题

详细信息

用滑动变阻器改变小灯泡的亮度：

（1）
实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图甲所示。若要把它其中的两个接线柱连接到电路中去，共有种接法；“20 Ω”指的是接线柱间的电阻值，“2 A”指的是。
（2）现给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。
（3）如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表，并增加_ 根导线。

5. 实验探究题

详细信息

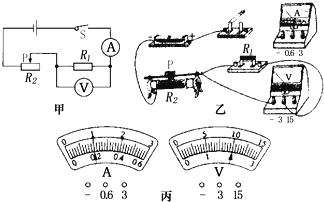

某同学利用电压表和电流表测量电阻R₁的阻值（约9Ω左右），电源选用两节干电池．

6. 填空题	详细信息
如图所示，电源电压恒定，灯L的电阻为10Ω。当变阻器滑片P位于中点时，电压表的示数为2V，电流表的示数为0. 1A；当滑片P位于最右端时，电压表的示数为 V，电流表的示数为 A。

7. 填空题	详细信息
完成下面填空：（1）如图甲所示，电阻箱的示数为Ω．（2）如图乙所示，温度计的示数不℃ ．（3）如图丙所示，物体A的长度为 cm．（4）在实验室里，用托盘天平测铜块的质量，天平平衡时，砝码和游砝位置如图丁所示，则铜块的质量为 g．

8. 单选题	详细信息
滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（） A . 加在电阻丝两端的电压发生变化 B . 电阻丝横截面积发生变化 C . 连入电路的电阻丝长度发生变化 D . 通过变阻器的电流强度发生变化

9. 单选题	详细信息
一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（） A . 电阻的最小值是50Ω，允许通过的最大电流是1.5A B . 电阻的最小值是50Ω，允许通过的最小电流是1.5A C . 电阻的最大值是50Ω，允许通过的最小电流是1.5A D . 电阻的最大值是50Ω，允许通过的最大电流是1.5A

10. 单选题

详细信息

在收音机等电器中，有一种叫做电位器的元件．电位器的外形及内部构造如图所示．A、B、C三个焊接点相当于滑动变阻器的三个接线柱．以下说法正确的是（）

A . 只把A和C接入电路时，旋动滑片时，能改变通过电位器的电流 B . 只把A和B接入电路时，旋动滑片时，不能改变通过电位器的电流 C . 将A、B接入电路同一点，C接入电路的另一点时，旋动滑片时，不能改变通过电位器的电流 D . 将B、C接入电路，当滑片逆时针旋动时，通过电位器的电流变小
