浙教版科学八年级上册第四章第7节电路分析与应用同步练习

浙教版科学八年级上册第四章第7节电路分析与应用同步练习
教材科目：科学
试卷分类：八年级上学期
文件类型：.doc
发布时间：2026-04-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

1. 解答题	详细信息
电阻R₁、R₂串联接在电路中，R₁两端的电压为3伏，R₂两端的电压为9伏，R₁+R₂=600欧，求：（1）电路总电压；（2）电路中的电流；（3）电阻R₁和R₂的阻值．

2. 实验探究题

详细信息

有一种巧妙测量人体血液密度的方法，测量前需先用天平和量筒测定几种硫酸铜溶液的密度备用．

（1）测量前，应把天平放在上，当移动游码至零刻度处时，指针偏向分度盘的右侧，则应将平衡螺母向调，使指针指在分度盘的中央．
（2）接下来的测量步骤如下：
①往烧杯中倒入适量的硫酸铜溶液，测出烧杯和溶液的质量为49.2g；
②将烧杯中的一部分溶液倒入量筒，读出量筒中溶液的体积为20mL；
③测出烧杯和剩余溶液的质量，砝码及游码的位置如图所示．
将下面的实验记录表填写完整：
烧杯和溶液的质量/g
烧杯和剩余溶液的质量/g
量筒中溶液的质量/g
量筒中溶液的体积/cm³
硫酸铜溶液的密度ρ/（g•cm^﹣³）
49.2
　

20
　　
（3）测定血液密度时，具体操作如下：在几支试管中分别装入密度已知且不等的硫酸铜溶液；然后向每支试管中滴入一滴待测溶液，只要看到哪一支试管中的血液处于悬浮状态，就知道被测血液的密度了，这是为什么？请利用所学知识，简要分析，写出推理过程．分析推理过程：

3. 实验探究题

详细信息

（1）（1）按图甲组装实验器材，给直导线通电，直导线向左运动，这说明对通电导线有力的作用；只对调电源正负极接线，通电直导线会向运动，这说明通电导体的受力方向与有关．
（2）如图乙是某兴趣小组制作的神奇转框，框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，金属框就可以绕电池持续转动，据此，你认为构成柱形物的材料应具有较好的：、．（填物理属性）

4. 实验探究题

详细信息

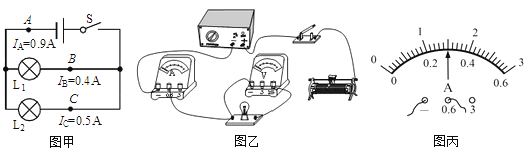

（1）如图甲是小明“探究并联电路电流特点”的电路图，实验中，他将一只电流表分别接在A，B，C三处，测得的数据如图甲中所示，完成此实验至少需要　　根导线；小明由此得出：并联电路中干路电流等于；请指出小明就此得出结论的不科学之处：，你认为可做出的改进措施是．
（2）小华用如图乙所示电路测量小灯泡的额定功率．小灯泡上标有“3.8V”的字样，额定功率约1W，滑动变阻器的规格是“20Ω 1A”，电源电压恒为6V．
①帮小华在图乙上补画导线，使其成为完整的实验电路，要求：滑动变阻器的滑片向右滑动时，灯泡变亮．
②在实验中，小华不慎将电流表和电压表的位置接反了，则合上开关后看到的现象可能是　　
A．只有电流表有示数，灯不亮 B．两电表均有示数，灯亮
C．只有电压表有示数，灯不亮 D．只有电流表有示数，灯亮
③排除故障后，小华闭合开关并调节滑动变阻器的滑片，当灯正常发光时，电流表的示数如图丙所示，该电流值为　0.3　A，测出的额定功率为　　W．
④小华刚准备拆除电路结束实验时，同组的小红提出，在调节滑片使灯正常发光时，电压表的示数很难准确达到3.8V，可能因此造成一定的测量误差，她认为可以在小华第③步实验的基础上，对电路稍作改动，能提高测量数据的精确度，请帮小红补全测量步骤（补全步骤时必须准确阐述接法和操作要点）：
a．断开开关，；
b．闭合开关，　，并读出此时电流表的示数；
c．计算出灯的额定功率．

5. 单选题	详细信息
如图所示电路，电源电压恒定．闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是（　　） A . 电流表示数变小 B . 电压表示数变小 C . 灯L变亮 D . 电路消耗的总功率变大

6. 单选题

详细信息

如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）

A . 电压表的示数不变，电流表A₁的示数变大，A₂的示数变小 B . 电压表的示数不变，电流表A₁的示数不变，A₂的示数变大 C . 电压表的示数与A₁的示数的比值变大，A₂的示数变小 D . 电压表的示数与A₁的示数的比值不变，A₂的示数变小

7. 单选题

详细信息

如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S₁时，L₀和L₁都呈暗红色；当只闭合S、S₂时，L₀正常发光，L₂不发光．由此可以确定（　　）

A . L₁灯头断路 B . L₂灯头短路 C . L₁灯头短路 D . L₂灯头断路

8. 单选题	详细信息
在如图所示的电路中，电源电压保持不变．闭合开关S后，灯L不发光，电压表指针有明显偏转．若此电路中只有一处故障，则对于电路故障的判断，下列说法不正确的是（　　） A . 灯L短路 B . 灯L断路 C . 滑动变阻器R₂断路 D . 定值电阻R₁断路

9. 单选题

详细信息

如图所示，电源电压保持18V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．为保证各器件安全，不考虑灯丝电阻随温度的变化，下列说法正确的是（　　）

A . S断开时电压表示数为0V B . S闭合后，电压表最大示数为15V C . 小灯泡L正常发光时，变阻器R消耗的电功率为6W D . S闭合后，小灯泡L的最小实际电功率为0.5W

10. 单选题	详细信息
如图所示，L₁与L₂是两只标有“3V 10Ω”字样的相同小灯泡，电源电压为3V，闭合开关S后，干路电流是（　　） A . I=0.3A B . I=0.6A C . I=0.9A D . I=1.0A
