浙教版科学八上第四章 电路探秘 优生拔高测试1

小明为测量小灯泡正常发光时的电阻(阻值约为10 Ω)，设计了如图所示的电路图。已知电源电压为6 V，灯泡的额定电压为3.8 V，滑动变阻器标有“20 Ω 1 A”字样。

图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I－R关系图像。由图像可知：当电压一定时，电流与电阻成(选填“正比”或“反比”)；他每次控制电阻的两端电压为V不变。若电源电压为 4.5 V，实验中R的阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω，那么滑动变阻器的阻值至少为Ω。

如图所示，电阻R₀＝20 Ω，R＝30 Ω，电源电压保持9 V不变，当滑动变阻器滑片P在a端时，电压表的示数是V，电流表示数是A。滑动变阻器滑片P移到b端时，电压表的示数是V，电流表示数是A。

如图甲所示，电源电压恒定，导体电阻的阻值不随温度的变化而变化。某同学把不同的定值电阻分别接入ab之间，得到ab两端的电压与接入电阻大小的关系如图乙所示。当ab间只接入电阻R₁时，电压表的示数U₁如图丙所示；当ab间只接入电阻R₂时，电压表的示数为3.6 V。则U₁的示数是V，电源电压为V。

如图是演示巨磁电阻效应原理的示意图，GMR是巨磁电阻，它的电阻在磁场中随磁性增强而急剧减小．它所在电路的电源电压保持6V不变，L是标有“2V 0.1W”的指示灯，当它两端电压达到1.2V时开始发光，若指示灯电阻不受温度影响，则灯丝阻值为 Ω．闭合S₁、S₂时，图中电磁铁的 （选填“左”或“右”）端是S极，将滑动变阻器滑片P向左滑动，电磁铁周围的磁场 （选填“增强”、“减弱”或“不变”），P滑到某点，L刚好开始发光，此时GMR接入电路的阻值为 Ω，继续向左滑动滑片P，电压表示数 。（选填“变大”、“变小”或“不变”）

实验室里可以用欧姆表来直接测量电阻。如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。在a、b间接入一个电阻R，路中就有一个对应电流I，即电阻R与电流表的读数I有一一对应关系。所以，由电流表的指针位置可以知道电阻R大小。为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值。欧姆表在测量电阻前都需要调零，即把a、b两接线柱短接，调节变阻器的滑片位置，使电流表满偏（指在最大刻度处）

如图甲所示，有一款平面镜防雾膜，膜内装有电热丝，将它贴在镜的背面并通电，可防止水蒸气在镜面上液化，这是利用电流的效应。若防雾膜的额定功率为20W，正常工作10min消耗的电能是J。如图乙所示，给防雾膜电路连接了一个滑动变阻器R，使电热丝的功率在原功率的25%-100%之间变化，以满足不同季节使用，则R的最大阻值为Ω。

如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。下列说法正确的是（   ）

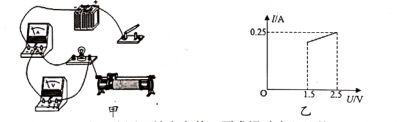

小科同学在实验室做“测量小灯泡（额定电压为2.5V）的额定功率”实验。

如图甲所示，电源电压保持不变，m、n是滑动变阻器上两点。闭合开关S，滑动变阻器的滑片P从n点滑到m点的过程中，两电压表示数随电流变化的图像如图乙所示，下列叙述正确的是（   ）

①R₂的阻值为4Ω

②图乙中ab是表示电压表V₁的示数随电流变化的图像

③滑片从n点滑到m点的过程中，电源消耗的最大功率是12W

④滑片在n点时，5s内电阻R消耗的电能是20J
