2016辽宁高三上学期人教版高中物理月考试卷

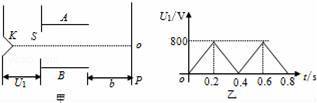

如图甲所示，真空中的电极K连续不断地发出电子（电子的初速度可忽略不计），经电压为u的电场加速，加速电压u随时间t变化的图象如图乙所示．每个电子通过加速电场的过程时间极短，可认为加速电压不变．电子被加速后由小孔S穿出，沿两个彼此靠近且正对的水平金属板A、B间中轴线从左边缘射入A、B两板间的偏转电场，A、B两板长均为L=0.20m，两板之间距离d=0.050m，A板的电势比B板的电势高．A、B板右侧边缘到竖直放置的荧光屏P（面积足够大）之间的距离b=0.10m．荧光屏的中心点O与A、B板的中心轴线在同一水平直线上．不计电子之间的相互作用力及其所受的重力，求：

（1）要使电子都打不到荧光屏上，则A、B两板间所加电压U应满足什么条件；

（2）当A、B板间所加电压U′=50V时，电子打在荧光屏上距离中心点O多远的范围内．

如图所示，木板A长L=6m，质量为M=8kg，在水平面上向右做直线运动．某时刻木板A速度v_o=6m/s，在此时刻对木板A施加一个方向水平向左的恒力F=32N，与此同时，将一个质量m=2kg的小物块B轻放在木板A上的P点（小物块可视为质点，放在P点时相对于地面的速度为零），P点到木板A右端距离为lm，木板A与地面间的动摩擦因数为0.16，其他摩擦均不计．取g=10m/s²．求：

（1）小物块B从轻放到木板A上开始，经多长时间两者同速？

（2）小物块B从轻放到木板A上开始至离开木板A的过程，恒力F对木板A所做的功及小物块B离开木板A时木板A的速度？

如图所示，固定在水平面上的斜面倾角为α，磁感应强度为B的匀强磁场垂直于斜面向上．将质量为m、带电量为+q的滑块轻轻放置在斜面上，求滑块稳定滑动时速度的大小和方向（与图中虚线之间的夹角）（斜面与滑块之间的动摩擦因数μ＜tanα）

某同学要测量一节干电池的电动势和内电阻．

①实验室除提供开关S和导线外，有以下器材可供选择：

电压表：V（量程3v，内阻R_v=10kΩ）

电流表：G（量程3mA，内阻R_g=100Ω）

电流表：A（量程3A，内阻约为0.5Ω）

滑动变阻器：R₁（阻值范围0〜10Ω，额定电流2A）

R₂（阻值范围0〜1000Ω，额定电流1A）

定值电阻：R₃=0.5Ω

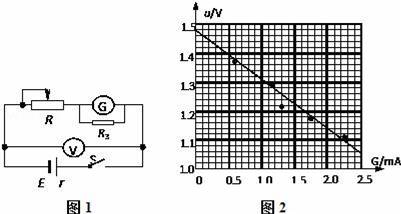

该同学依据器材画出了如图1所示的原理图，他没有选用电流表A的原因是　       　．

②该同学将电流表G与定值电阻R₃并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是　  　A．

③为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器　   　（填写器材的符号）

④该同学利用上述实验原理图测得数据，以电流表G读数为横坐标，以电压表V读数为纵坐标绘出了如图2所示的图线，根据图线可求出电源的电动势E=     　V （结果保留三位有效数字），电源的内阻r=          Ω （结果保留两位有效数字）．

在《研究小车的加速度与小车所受外力的关系》的实验中，仪器如图连接：连接中不正确的地方有

①　

②　

③                                 ．

如图所示，下端封闭、上端开口、内壁光滑的细玻璃管竖直放置，管底有一带电的小球．整个装置水平匀速向右运动，垂直于磁场方向进入方向水平的匀强磁场，由于外力的作用，玻璃管在磁场中的速度保持不变，最终小球从上端口飞出，则从进入磁场到小球飞出端口前的过程中（　　）

A．小球带正电荷 B．小球做类平抛运动

C．洛仑兹力对小球做正功 D．管壁的弹力对小球做正功

图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的绝对值也相等，现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c点．若不计重力，则（　　）

A．M带负电荷，N带正电荷

B．N在a点的速度与M在c点的速度大小相同

C．N在从O点运动至a点的过程中克服电场力做功

D．M在从O点运动至b点的过程中，电场力对它做的功等于零

如图所示，在粗糙绝缘水平面上固定两个等量同种电荷P、Q，在PQ连线上的M点由静止释放一带电滑块，则滑块会由静止开始一直向右运动到PQ连线上的另一点N（未标出）而停止，则以下说法正确的是（　　）

A．滑块受到的电场力一定是先减小后增大

B．滑块的电势能一直减小

C．滑块的动能与电势能之和不可能保持不变

D．PM间距一定小于QN间距

半径为R的竖直光滑圆轨道内侧底部静止着一个光滑小球，现给小球一个冲击使其在瞬间得到一个水平初速度v₀，若v₀大小不同，则小球能够上升到的最大高度（距离底部）也不同．下列说法中正确的是（　　）

A．如果v₀=，则小球能够上升的最大高度等于

B．如果v₀=，则小球能够上升的最大高度小于

C．如果v₀=，则小球能够上升的最大高度等于2R

D．如果v₀=，则小球能够上升的最大高度等于2R

如图甲所示，一物块在粗糙斜面上，在平行斜面向上的外力F作用下，斜面和物块始终处于静止状态．当外力F按照图乙所示规律变化时，下列说法正确的是（　　）

A．地面对斜面的摩擦力逐渐减小

B．地面对斜面的摩擦力逐渐增大

C．物块对斜面的摩擦力可能一直增大

D．物块对斜面的摩擦力可能一直减小

若已知月球质量为m_月，半径为R，引力常量为G，如果在月球上（　　）

A．以初速度v₀竖直上抛一个物体，则物体上升的最大高度为

B．以初速度v₀竖直上抛一个物体，则物体落回到抛出点所用时间为

C．发射一颗绕月球做圆周运动的卫星，则最大运行速度为

D．发射一颗绕月球做圆周运动的卫星，则最小周期为2π

如图所示，两根水平放置且相互平行的长直导线分别通有方向相反的电流I₁与I₂．与两根导线垂直的同一平面内有a、b、c、d四点，a、b、c在两根导线的水平连线上且间距相等，b是两根导线连线的中点，b、d连线与两根导线连线垂直．则（　　）

A．I₂受到的磁场力水平向左

B．b点磁感应强度为零

C．d点磁感应强度的方向必定竖直向下

D．a点和c点的磁感应强度不可能都为零

在研究微型电动机的性能时，应用如图所示的实验电路．当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为1.0A和2.0V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V．则这台电动机正常运转时输出功率为（　　）

A．32 W B．40 W C．47 W D．48 W

平行板电容器C与三个可变电阻器R₁、R₂、R₃以及电源连成如图所示的电路．闭合开关S待电路稳定后，电容器C两极板带有 一定的电荷．要使电容器所带电荷量增加，以下方法中可行的是（　　）

A．只增大R₁，其他不变

B．只增大R₂，其他不变

C．只减小R₃，其他不变

D．只增大a、b两极板间的距离，其他不变

如图所示电路中，电源电动势为E，电源内阻为r，串联的固定电阻为R₂，滑动变阻器的总电阻为R₁，电阻大小关系为R₁=R₂=r，则在滑动触头从a端移动到b端的过程中，下列描述中正确的是（　　）

A．电路中的总电流先增大后减小

B．电路的路端电压先增大后减小

C．电源的输出功率先增大后减小

D．滑动变阻器R₁上消耗的功率先减小后增大

某电容式话筒的原理示意图如图所示，E为电源，R为电阻，薄片P和Q为两金属基板．对着话筒说话时，P振动而Q可视为不动．在P、Q间距增大过程中（　　）

A．P、Q构成的电容器的电容增大

B．P上电荷量保持不变

C．M点的电势比N点的低

D．M点的电势比N点的高

如图所示是某质点做直线运动的v﹣t图象，由图可知这个质点的运动情况是（　　）

A．质点15 s末离出发点最远，20 s末回到出发点

B．5 s～15 s过程中做匀加速运动，加速度为1 m/s²

C．15 s～20 s过程中做匀减速运动，加速度为3.2 m/s²

D．5 s～15 s过程中前5 s位移50m
