高中通用技术：

高中通用技术

正等轴测图上表现物体的长、宽、高三个方向的坐标轴之间的轴间角为（）

A . 60° B . 90° C . 120 ° D . 180°

如图1是一种小型激光定位测距仪器，由激光器和支架组成。能用激光射出圆形、一字型、十字型光斑，常用于家庭装修中的激光定位。支架的组成构件中，如图2所示的激光定位器固定支架与图3所示的安装底座之间的连接件损坏，现已知固定支架与底座的连接杆截面均为24mm×24mm的矩形，并加工有直径为 4mm 的圆孔，孔心到杆件端面的距离均为9mm，请重新设计固定支架与底座之间的连接件。

设计要求如下：

⑴连接件能连接固定支架和底座；

⑵连接件能使固定好的激光器支架实现前后和左右两个方向的角度调节并能锁紧；

⑶主要材料采用厚度为 1mm 的钢板，其他辅助材料自选。请根据描述和设计要求完成以下任务：

（1） ①画出连接件的设计草图，必要时可用文字说明；
②在设计草图上标注必要的尺寸；
（2）为了方便把底座固定到墙上，且安装时能实现一定旋转角度的微调，现对底座进一步加工，以下加工方案的俯视图中最合理的是（在下列选项中选择合适的选项，将序号填入横线处）

A . B . C . D .
（3）将组装好的支架安装在墙上后进行技术试验，下列试验不合理的是（在下列选择合适的选项，将序号填入横线处）

A . 反复调节角度，观察是否能实现前后、左右两个方向旋转； B . 反复调节角度并锁紧，观察激光器在前后、左右两个方向旋转时能否锁紧； C . 在激光器上悬挂5kg的重物，观察支架能否可靠固定调整后的角度。 D . 用手轻轻推拉底座连接杆，测试支架底座与墙壁连接是否可靠；
（4）将底座安装在墙上，以下连接件最适合的是（在下列选项中选择合适的选项，将序号填入横线处）

A . 塑料膨胀螺丝 B . 金属膨胀螺栓 C . 螺钉 D . 水泥钉

如图所示是一款根据人体工程学设计的纸杯杯托。从人机关系角度分析，该设计主要考虑了（）

A . 普通人群和特殊人群 B . 人的生理需求与心理需求 C . 人体的静态尺寸与动态尺寸 D . 信息的交互

请补全三视图中所缺的三条图线。

如图所示是一款旋转刮丝器，适用于胡萝卜、黄瓜等蔬菜水果。具有内藏式刀片和机身免工具拆装的特点。下列关于该产品的设计分析和评价中，不正确的是（）

A . 适用于多种蔬菜水果，主要考虑了物的因素 B . 机身免工具拆装，易于清洗，主要考虑了人的因素 C . 食品级不锈钢材质，实现了人机关系的健康目标 D . 使用时不伤手，实现了人机关系的安全目标

某设计师设计出一张图纸后，并标注其比例是1：10，某边长的实际长度是10cm,我们在图形中标注此边长时，应标注（）

A . 100cm B . 1cm C . 10 D . 100

如图所示是一款共享单车，关于共享单车的设计，下列说法不恰当的是（）

A . 共享单车只需用手机“扫一扫”，车锁就能自动打开，体现了技术的创新性 B . 共享单车涉及智能车锁、电机系统、材料及网络等相关技术，体现了技术的综合性 C . 采用齿轮传动避免了掉链子的风险，但与传统链传动相比阻力大，体现了技术的两面性 D . 通过后轮联动电机发电，将电能储存用于车锁使用，符合设计的可持续发展理念

某同学准备设计制作一个受光控又可以远程遥控的台灯，为了完成这个项目他应该学习掌握哪些知识?

水气联动阀是燃气热水器连接水路和气路的一个重要部件，它由水压控制系统与阀门系统组成，采用二级联动控制。热水器进水管内安装磁钢，打开水阀，水压达到设计值时，磁钢转过感应点，干簧管就闭合。当控制电路接收到干簧管闭合信号后，给电磁铁通电，使燃气阀门打开。下列说法不正确的是（）

A . 水气联动阀中的水压控制系统是开环控制 B . 磁钢是水压控制系统中的执行器 C . 干簧管是阀门的输入量检测装置 D . 燃气阀门是水压控制系统的被控对象

下图是某厨房杂乱无章的图片，请你利用所学的知识为其设计一个厨房置物架，尽可以摆放厨房的小物件，注意置物架的大小不能影响厨房做饭烧菜。

（1）请画出你的设计草图。
（2）请用文字说明设计方案。
（3）请列出制作的材料及制作工具。

如图所示，用指针式多用电表欧姆1K挡检测电子元器件，根据下列测试情况确定该元器件损坏的是（）

A . 检测电位器

B . 检测干簧管

C . 检测发光二极管

D . 检测三极管

手机的发展日新月异，体积不断缩小，功能不断增加。由此可见（）

A . 技术在不断地创新 B . 这不能算是创新 C . 手机不需要再创新 D . 创新只能是新的发明

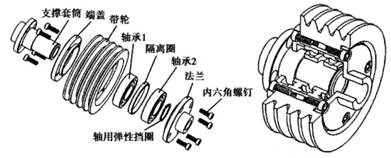

如图所示是一种皮带轮的结构示意图。端盖通过内六角螺钉安装在带轮上，用于轴承在带轮孔内的轴向定位；轴承1、隔离圈和轴承2分别安装在带轮的孔内；支撑套筒从端盖孔中穿过与轴承1、轴承2的内圈配合，并用轴用弹性挡圈固定；法兰通过内六角螺钉安装在带轮上，将轴承固定在带轮孔内。该结构的装配需要以下环节：A.安装轴承1；B.安装端盖；C.安装轴用弹性挡圈；D.安装轴承2；E.安装隔离圈；F.安装支撑套筒；G.安装法兰。

请分析该结构和装配工艺，回答以下问题：

（1）合理的装配流程：B→ → →D→ →C→（在横线处填写装配环节的序号）。
（2）拧紧内六角螺钉，所用的工具是____ (在下列选项中选择合适的选项，将序号填入横线处)

A . B . C .
（3）传动时，传动轴穿过支撑套筒的孔与法兰连接，法兰带动传动轴正转和反转。法兰与传动轴的合理连接形式是 (在下列选项中选择合适的选项,将序号填入横线处)。

A . 螺纹连接 B . 键连接
