盘山公路两侧的栏杆上每隔一段距离有一块能反射机动车灯光的材料,晚上能够提醒司机注意,该设计主要考虑人机关系的(   )
A . 普通人群与特殊人群 B . 静态的人与动态的人 C . 人的心理需求 D . 信息的交互
在下列关于系统相关性的理解中,你认为正确的是(    )。
A . 一个系统往往存在多个目标,这些目标还常常不一致,需要进行协调 B . 系统包含子系统,它又是更大系统的子系统。 C . 系统通常都是由若干部分组成的 D . 系统各组成元素之间、部分和整体之间不仅相互关联,相互作用,而且任何一个组成部分发生变化,都会影响其它部分和整体任务的完成。
如图所示是模拟光控灯电路,光敏二极管检测外界光线,当外界光照弱时,发光二极管亮。当外界光照强时,发光二极管不亮。请完成问题。

  1. (1) 当电路正常工作,LED亮时,以下三极管状态中正确的是(  )
    A . V1截止,V2截止 B . V1截止,V2导通 C . V1导通,V2截止 D . V1导通,V2导通
  2. (2) 现将电路改装成温度过高时,发光二极管亮的温控电路,元器件有可调电阻Rp和负温度系统热敏电阻Rt各一个。以下元器件与电路的连接中正确的是(  )
    A . B . C . D .
下列电子元器件的名称中,正确的是(    )
A . 负温度系数热敏电阻 B . 可调电阻器 C . 湿敏电阻 D . 无极性电容器
小明爷爷日常喜欢坐在如图所示(图a)的一款椅子上休息。因为靠背角度不能调整,小明爷爷的腰背总有不适。扶手与支撑脚之间的连接结构和连接件如图b所示。小明准备重新设计扶手与支撑脚之间的连接件,实现靠背的角度可以多档调整且定位后可靠。

  1. (1) 小明首先进行了设计分析,提出了下列要求,其中不合理的是(在下列项中选择合适的选项,将序号填入横线处);

    A.有足够的强度;

    B.防止锈蚀;

    C.连接件与扶手需要铰连接;

    D.连接件需要实现调节角度方便;

    E.利用通用技术实践室现有的设备和工具能加工出来;

    F.利用通用技术实践室现有的材料加工。

  2. (2) 从结构可靠性和使用方便性的角度分析,以下设计方案中最合理的是

  3. (3) 小明用大小合适、表面平整的钢板制作,合理的加工流程为:A→→E(在A .划线;B .锯割;C .锉削;D .钻孔;E .弯折中选择合适的选项,将序号填入横线处)。

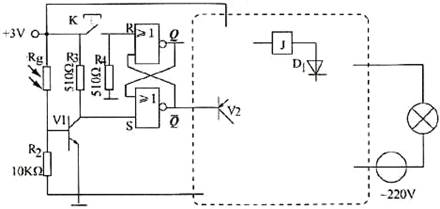

分析如图所示的电路,并回答下列问题:

  1. (1) 该LED点亮控制系统属于(在“①开环电子控制系统;②闭环电子控制系统”中选一项,填写序号)。
  2. (2) 当光线充足时,三极管V1的状态是(在“①截止;②放大;③饱和”中选一项,填写序号)。
  3. (3) 现在要使天色更暗些,L才被点亮,则要将(在“①Rg;②R2;③R4”中选一项,填写序号)调(在“①大;②小;”中选一项,填写序号)一些。
  4. (4) 假如现在LED灯处于熄灭状态,在光线充足的条件下,先用手遮挡住Rg再移开手后时L的状态是(在“①熄灭;②点亮”中选一项,填写序号),然后按下按钮开关K再松开后L的状态是(在“①熄灭;②点亮”中选一顶,填写序号)。

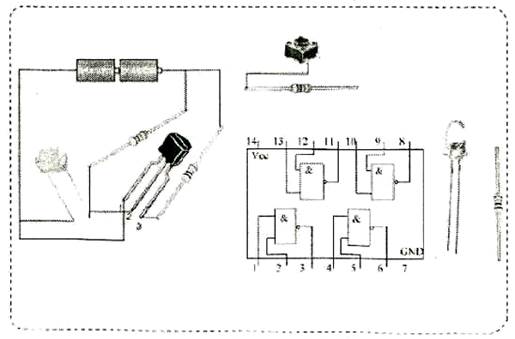

  5. (5) 若原芯片烧坏了,现在用HD74LS00芯片来代替,其内部电路如下图所示,请重新设计电路并在下而的实物图中连好导线以实现原有电路所有功能(用456脚和8910脚接入)。

  6. (6) 如果仍用原电路芯片,要把LED替换为一盏220V的路灯,请在下图虚线框中接好线,也能实现相应功能。

面部识别门禁系统可通过摄像头采集面部特征并数字化后与数据库中已有信息进行比对,从而识别人员。对于该门禁控制系统来说,属于干扰因素的是(       )

A . 戴墨镜扫描 B . 环境温度变化 C . 电路板受潮 D . 外界电磁干扰
室外水龙头容易造成自来水被盗用,水龙头被拧开水流不止等现象,于是有厂商设计了如图的带锁水龙头。以下有关设计的一般原则说法错误的是(   )

A . 防止流水现象的出现体现可持续发展原则 B . 一把钥匙只能开一个水龙头上的锁,体现技术规范性原则 C . 有效防止自来水被盗用,体现实用原则 D . 与普通水龙头相比增加了新的功能,体现创新原则
随着社会安全防范意识的加强,自动跟踪监控摄像头运用得越来越广泛。它可以智能的探测、跟踪监控目标人物,实现对运动人物的自动跟踪、录像、报警。自动跟踪系统是由摄像头实时监控设定区域,将图像持续上传到智能模块,智能模块对图像进行差分计算,自动识别视觉范围内人物运动的方向,并自动控制动力机构带动精密传动装置,使云台移向目标人物方向。从而对移动人物进行追踪,直到人物移出设定区域。

  1. (1) 该系统中自动跟踪系统的控制手段和控制方式分别属于(在①手动控制;②自动控制;③开环控制;④闭环控制中选择合适的选项,将序号填写在横线处)
  2. (2) 该系统中自动跟踪系统的执行器和被控对象是。(在①移动人物:②动力机构;③云台;④智能模块中选择合适的选项,将序号填写在横线处);
  3. (3) 下列四个因素中,不属于该控制系统干扰因素的是(在①遮挡摄像头的树叶;②被风吹动的物体:③输入电压不足;④移出设定区域的目标人物中选抒合适的选项,将序号填写在横线处);
  4. (4) 自动跟踪监控摄像系统会检测智能模块所处的温度和湿度,自动启动内部加热和降温设备,这是从系统的考虑(在①目的性;②整体性;③相关性;④环境适应性;⑤动态性中选抒合适的选项,将序号填写在横线处)。
如图所示是一款起重机模型,若发现起吊重物时向右倾倒,有效的改进措施是(   )

A . 将A处支架向左移动 B . 将B处支架向左移动 C . 降低C处支柱的高度 D . 降低重物的高度
编写手机使用说明书应侧重(   )
A . 厂家的介绍 B . 使用操作的介绍 C . 工作原理的介绍 D . 电池使用的介绍
如图所示为十字轴式万向节联轴器的组装图,该万向节联轴器由万向接叉,十字头及十字滚针轴承(十字滚针轴承又由横、竖滚针轴承组成)等组成。组装该万向节联轴器需要以下环节:① 将横滚针轴承穿入万向节叉1与十字头的左右孔口,使横滚针轴承上的孔口与十字头上下孔口对齐;② 将万向节叉1与十字头连接,左右孔口对齐;③ 将销轴插入万向节叉2,完成组装;④ 将万向节叉2与十字头连接,上下孔口对齐;⑤ 将两竖滚针轴承穿入万向节叉2与十字头的上下孔口,与横滚针轴承的卡口吻合。请完成以下题目:

  1. (1) 该万向节联轴器的安装流程为:→①→ →③(填写序号)
  2. (2) 上图中的销轴结构放大图如下图所示,用圆钢加工该销轴的加工流程是:(在①划线→钻孔→锯割→锉削;②划线→锯割→钻孔→锉削;③划线→锯割→锉削→钻孔; 中选择一项选项,将序号填写在横线处)。

  3. (3) 销轴的加工中,不需要用到的工具是(在①划针;②样冲;③板牙;④板锯;⑤丝锥;⑥台虎钳;⑦ 锉刀 中选择合适的选项,将序号填写在横线处)。
  4. (4) 该题装配的零件中使用到的标准件有(写出1种)
下列活动是科学活动而不是技术活动的是(    )
A . 遗传规律的发现 B . B超技术 C . 桥梁的设计 D . 三维动画设计
如图所示的尺寸标注中错误的是(  )

A . R20的标注 B . 38的标注   C . ϕ8的标注 D . ϕ20的标注
建筑工程中广泛运用了三角形,房子、桥梁的桁架大多数是由多个三角形构成。这是运用了三角形的什么原理(    )
A . 三角形 B . 三角形的结实 C . 三角形用料少 D . 三角形简单
【加试题】如图所示的电路,当门电路输出高电位1时,V发光。下列分析中不正确的是(  )

A . 当A,B为1、1输入时,V一定发光 B . 当A,B从1、1变为0、1输入时,V一定不发光 C . 当A,B为0、0输入时,V一定不发光 D . 当A,B从0、1变为1、0输入时,V一定不发光
如图所示是小明设计的一个木质小书架的立体图,木板之间采用铁钉连接,小书架通过上下两块角钢固定在墙上,以下四种小书架设计方案中,最合理的是:(    )

A . B . C . D .
如图所示是某形体的轴测图、主视图和俯视图,正确的左视图是(  )

A . B . C . D .
请补全三视图中所缺的三条图线(超过三条图线倒扣分)。



流程设计应考虑的基本因素是 (   )
A . 流程的环节 B . 流程的时序和环节 C . 流程是否已优化 D . 事件活动的内在属性的规律
