高中通用技术:

高中 通用技术

汽车的“自动落锁”技术可以防止一些安全事故的发生,比如车子在停车或低速行驶时可以防止被不法分子强行拉开车门,也可以保障车辆行驶时车门不会被突然打开(特别是儿童),但是当发生车祸或者车辆误入水中时,“自动落锁”又会成为挽救生命最大的障碍,最近国家标准强制规定任何国内销售的机动车辆都不允许启用“自动落锁”功能。这说明技术具有(  )
A . 创新性 B . 价值性 C . 综合性 D . 两面性
以下流程安排,合理的是:(   )
A . 买票——上车——检票——候车 B . 青霉素皮试——观察20分钟——无过敏反应——注射青霉素 C . 冷藏螺钉——取出螺钉并快速送装配车间——隔天装配 D . 购买电器元件——调试——焊接底座——做灯罩——组装台灯
如图所示为一光控电路,阅读电路完成下列各题:

  1. (1) 电路图中R1应选用的类型是
    A . B . C . D .
  2. (2) 上图色标电阻色标为棕红红橙金,则该电阻的标称为
  3. (3) 图中的三极管类型为(A、PNP型  B、NPN型),其在电路中的作用为
如图,这是某制药厂头孢A的生产工艺流程。下列关于该工艺流程的分析中正确的是(    )

A . 氨水和脱色是串行工序 B . 7­ADCA,AMG,混酐和7­ADCA是并行环节 C . 干燥和过筛的时序不能颠倒 D . 为节约成本,可以把过滤和过筛合并

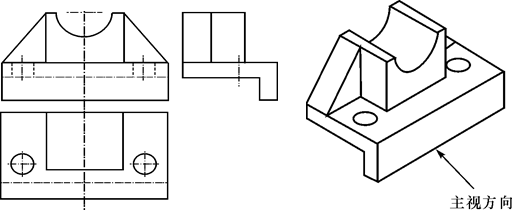

根据立体图,补齐三视图中所缺的图线并标注总长、总高、总高。该产品的总长为70mm,总高为50mm,总宽为40mm。

如图所示为一款设计过程中已完成的家居实用人字梯,设计承重标准为150kg。
  1. (1) 该人字梯具有轻便,美观,耐用的特点,且造价不高。该人字梯使用了              作为主要材质。
    A . 木材 B . 不锈钢 C . 铝合金
  2. (2) 现要对该人字梯的结构(直杆、踩杆及各连接点)强度进行试验。试验应该采用试验法。
  3. (3) 请设计一个简易的试验方案,检测该人字梯的结构强度。

    试验名称:人字梯的结构强度检测。

    试验目的:

  4. (4) 试验准备:顶部装有定滑轮且地面固定有转盘的试验室、绳子、质量为150kg的模拟人、人字梯试验步骤:

    A.滑轮与转盘安装绳子(绳子一端固定在转盘上,另一端穿过滑轮)

    B.在绳子穿过滑轮的一端绑好模拟人。

    C.转动转盘将模拟人(头在上、脚在下)拉起。

    D.

  5. (5) 简述下可能会出现的试验结论?
关于技术试验方法,以下说法不合理的是(  )
A . 家庭水管安装完毕后,需做的水管水压试验属于强化试验法 B . 飞机驾驶员在3D舱中进行模拟飞行训练属于虚拟试验法 C . 飞机模型在风洞中测试属于模拟试验法 D . 一个班只能抽选5名学生,要求5名学生的成绩最能体现全班成绩。设计怎样选择5名学生的方法属于优选试验法
人在注射青霉素前都要进行“皮试”注射,其目的是做试验。安踏公司建有国家级的鞋帽实验中心,其中有一试验项目是测试鞋的老化程度,这试验是属于试验。
如图所示,这是水塔中的水箱水位控制系统。浮球位置随着水塔水位同步变化,浮球的位置即为实际水位。当水位下降到底部的长开干簧管时,磁性浮球使此处干簧管动作,触点闭合,驱动继电器动作,继电器闭合水泵电路使水泵工作抽水,水塔水位不断上升,当达到上部的长闭干簧管时,磁性浮球使此处干簧管动作,触点断开,继电器断开水泵电路抽水结束,水塔水位停止上升(干簧管在磁性作用下会打开或关闭管内的触点开关)。请根据示意图和描述,完成以下任务:

  1. (1) 该系统的控制手段和控制方式分别属于(在①手动控制;②自动控制;③开环控制;④闭环控制中选择合适的选项,将序号填写在横线处);
  2. (2) 该系统的被控对象是(在①水箱;②水泵;③浮球选择合适的选项,将序号填写在横线处);
  3. (3) 若在使用过程中发现,水塔内水位尚未到达高水位就停下来,经过检查所有元件都是正常的,以下分析原因,不可能的是。(将序号填写在横线处);
    ①水塔内水位差距较大    ②浮球磁性过强    ③磁性浮球的磁性消失。
  4. (4) 水箱的盖子被大风吹掉,大型鸟类飞到池中觅食戏水,造成水面波动,引起水泵频繁启动和停止,这种因素被称为
如图所示为“声呐电子警察”,用于对违法鸣号车辆的精准查控。“声呐电子警察”系统的工作原理是,通过麦克风阵列采集系统对声音识别后进行釆集,再通过电子抓拍系统抓拍,最后将违法鸣号车辆的车牌号实时呈现在电子屏幕上。关于该系统的分析,以下说法正确的是(  )

A . 违法鸣号车辆被抓拍后最高要罚100元并记3分,体现了系统的目的性 B . 麦克风阵列采集系统是整体功能实现的核心部分,体现了系统的整体性 C . 被抓拍的违法行为有相关的照片和包含声音的视频为证,体现了系统的相关性 D . 能精确区分机动车喇叭声与行驶、刹车等噪声,体现了系统的环境适应性
在如图所示光控路灯中,既是控制部分的电子电路,又是被控对象的执行部件的电子元器件是(   )

A . 光敏电阻R B . 发光管V1 C . 三极管V2 D . 电容C

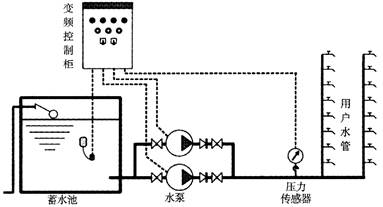

  如图所示是市政管网的水压控制示意图,当用户水管内的水压降到压力下限时,水泵启动,使压力上升;当用户水管内的水压达到上限时,水泵停止运行。其特点是,使管内压力保持在设定范围内。



试分析:

  1. (1)    针对其主要特点,它要解决的问题是:将该系统设计为自动的控制系统,被控对象是,起到保持有效供水的目的。
  2. (2) 它解决问题的技术方法是:压力传感器实时监测用户水管内的水压,并将压力值传递给变频控制柜,变频控制柜经过判别后决定是否向管内加压注水,以达到保持水压的目的。在该控制系统中,

    控制器是,控制量是,压力传感器是

  3. (3) 它的1个优点和1个缺点分别是:
  4. (4) 针对你发现的缺点,改进意见是:
保护人:为人提供生理和上的保护。
医院供氧设备的气压需要用电接点压力表监控,原理如图1所示,电接点压力表ABC三端和控制电路ABC三端对应连接。当压力偏低时指示电极C转到A触点,使AC触点接通,当压力偏高时指示电极C转到B触点,使BC触点接通。触点的通断作用于报警器电路,使相应的一个LED发光,提醒压力的变化。请你根据电路图完成下列问题:

图1

  1. (1) 该控制系统中,电接点压力表属于(在 A .处理部件,B .输出部件,C .输入部件,D .执行器中选择一项,序号填在横线处);
  2. (2) 当压力偏低时,发光的LED是(在 A .D4,B .D5,C .D6 中选择一项,序号填在横线处);
  3. (3) 测试中发现不管压力如何变化,只有D4始终不能发光,可能的原因是(在 A .R1阻值过大,B .D1虚焊,C .D1短路,D .R2阻值过大中选择一项,序号填在横线处);
  4. (4) 为了使压力偏大和偏小时都能够同时有声音报警,而且声音强弱可调,改进电路需添加蜂鸣器和可变电阻,请你连接完善图2虚线框中电路。

    图2

画出下图的三视图并标注尺寸,请用铅笔画图。

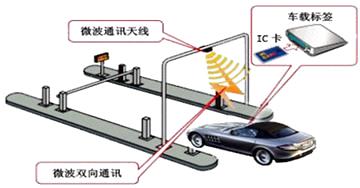

如图所示是不停车收费控制系统,当车辆行驶至ETC车道时,安装在车道上方的检测装置接收到车载器发射的信号后,利用计算机控制电机转动,栏杆自动抬起,让车辆通过。关于该控制系统,下列说法中不正确的是(   )

A . 输入量是车载器发射的信号 B . 被控对象是车辆 C . 执行器是电机 D . 控制量是电机转动
如图所示的饭勺,可立放在桌面上,保持干净。该设计主要体现了可持续发展原则。

智能家居系统由家居布线、家庭网络、中央控制管理、家居照明、家庭安防、多媒体和家庭环境控制七部分组成。下列关于智能家居系统的说法正确的是(    )

A . 智能家居系统各部分相互独立没有联系 B . 智能家居系统功能是各部分功能的总和 C . 家居照明部分是智能家居系统的子系统 D . 智能家居系统功能小于各部分功能之和
如图所示的电路图,下列分析中不正确的是(    )

A . 当S1和S2都断开时,Ⅴ1亮,V2不亮 B . 当S1和S2都闭合时,V1不亮,V2 C . 当S1断开,S2闭合时,V1和V2都亮 D . 当S1闭合,S2断开时,Ⅴ1和V2都不亮
小明准备设计一盏台灯,从技术设计的角度分析,应侧重于灯的         。从艺术设计的角度分析,应侧重于灯的           。(    )
A . 灯泡、开关 B . 灯支架、底座 C . 灯泡、灯罩 D . 开关 底座
